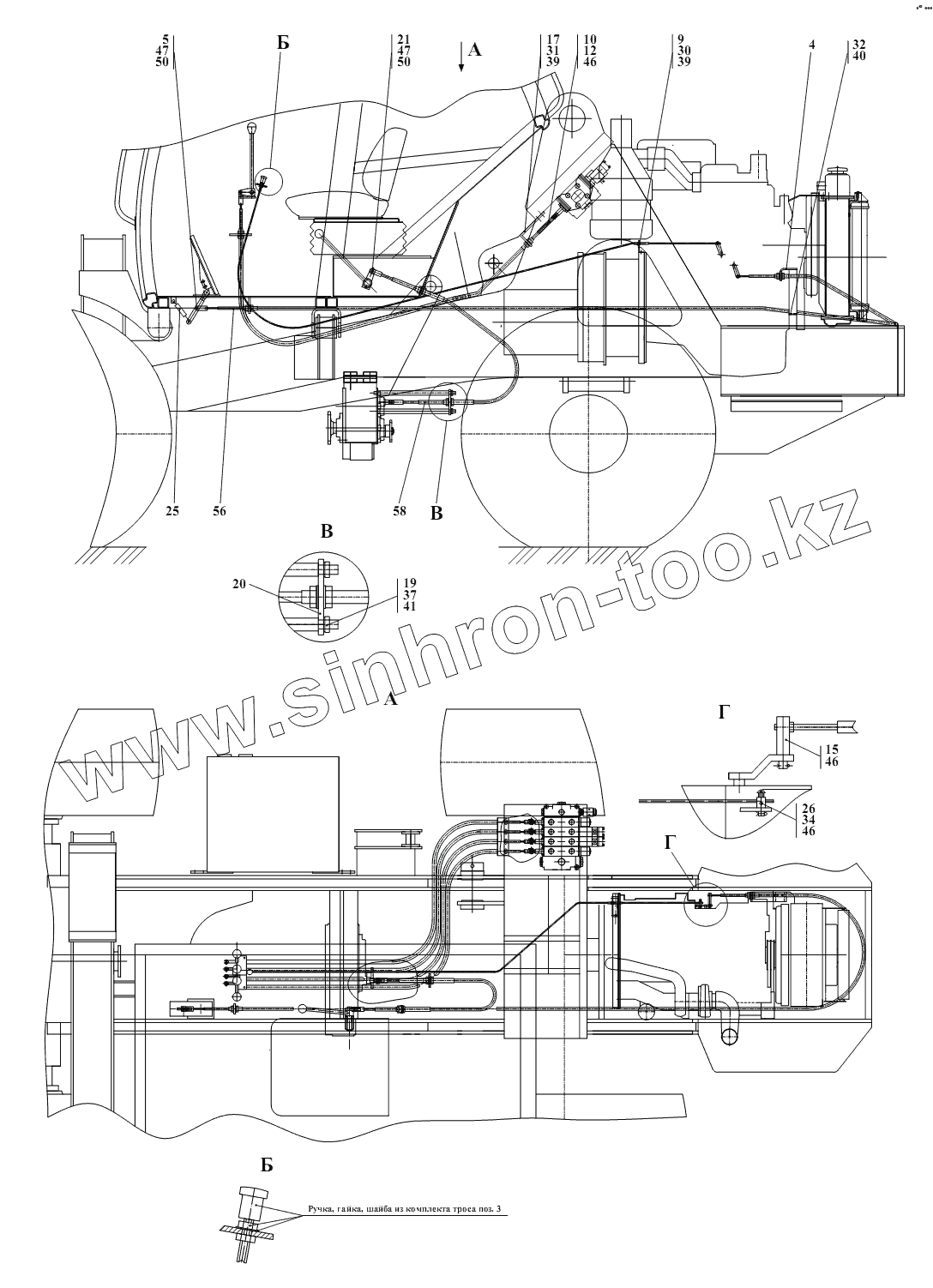

Каталог запасных частей к технике: Амкодор-527. Управление 527.09.00.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
5
5
9
10
12
15
17
19
20
21
25
26
30
31
32
34
37
39
39
40
41
46
46
46
47
47
50
50
56
58
Позиция на иллюстрации Заводской номер детали Название детали
4 527.09.02.000 Кронштейн
5 TO-18A.09.00.250-02 Вилка
5 TO-18A.09.00.032-02 Вилка
9 525.09.00.001 Кронштейн
10 525.09.00.002 Вилка
12 525.09.00.003 Ось
15 527.09.00.002-A Ось
17 527.09.00.004 Кронштейн
19 ПС-200.10.10.005 Стержень
20 ПС-200.10.10.006 Планка
21 ПС-200.10.10.007 Вилка
25 ТО-18Д.09.00.003 Пружина
26 ТО-18Д.79.00.001 Ось
30 M8-6gx16.56.0115 Болт
31 M8-6gx25.56.0115 Болт
32 M10-6gx16.56.0115 Болт
34 M6-6gx20.56.0115 Болт
37 M14-6H.5.0115 Гайка
39 8.65Г.0115 Шайба
40 10.65Г.0115 Шайба
41 14.65Г.0115 Шайба
46 2x12.019 Шплинт
47 3,2x20.019 Шплинт
50 6-12d11х30.45.Ц15хр Ось
56 113-075-04000 Трос
58 114-075-01600 Трос дистанционного управления двухстороннего действия
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
