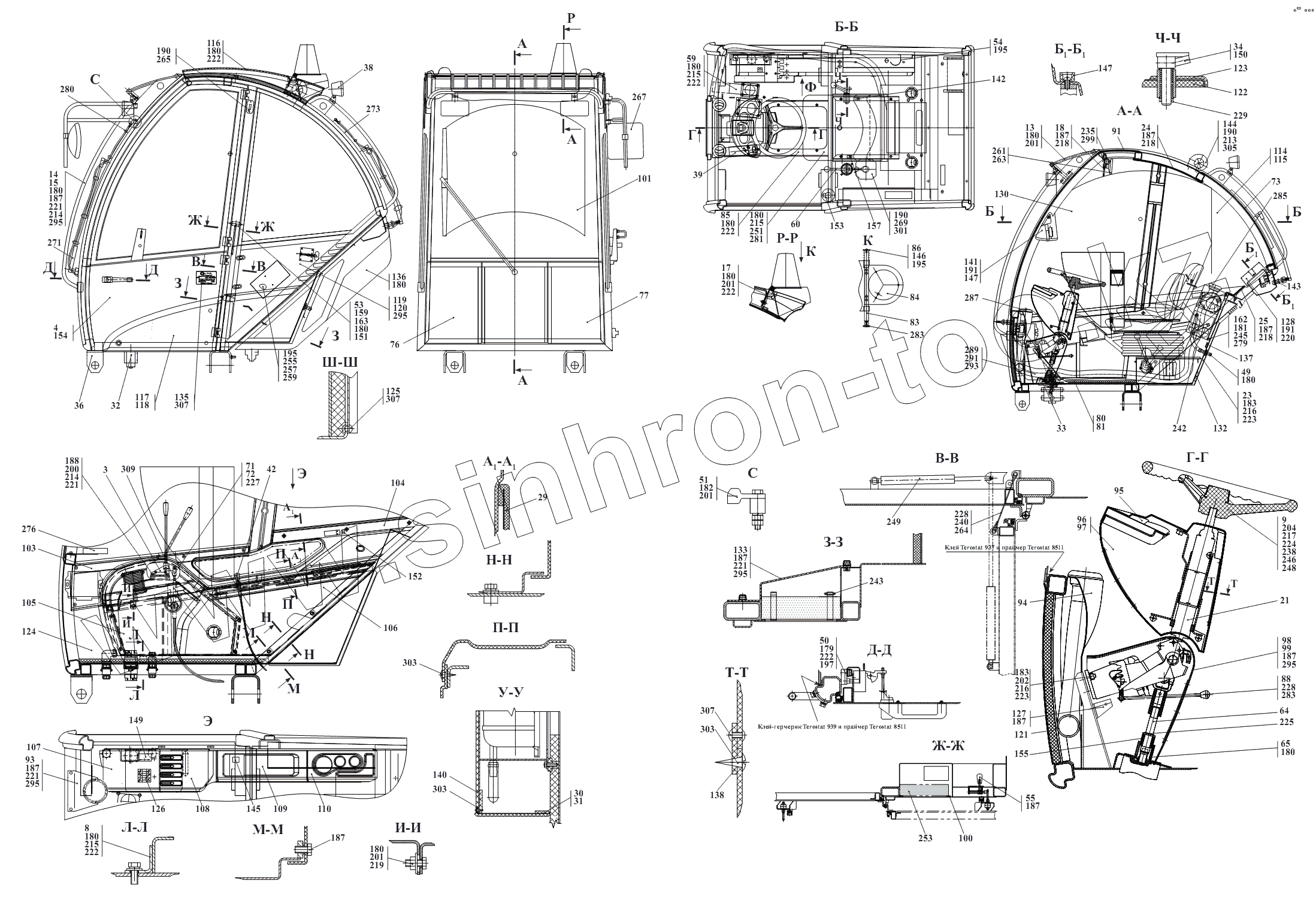

Каталог запасных частей к технике: Амкодор-527. Кабина 527.20.00.000-01
3
4
8
9
13
14
15
17
18
21
23
24
25
30
31
32
33
33
33
33
34
34
34
34
36
38
39
42
49
50
51
53
54
55
59
60
64
65
71
72
73
76
77
80
81
83
84
85
86
88
91
93
94
95
96
97
98
99
100
101
103
104
105
106
107
108
109
110
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
130
132
133
135
136
137
138
140
141
142
143
144
145
146
147
147
149
150
151
152
153
154
155
157
159
162
163
179
180
180
180
180
180
180
180
180
180
180
180
180
180
181
182
183
183
187
187
187
187
187
187
187
187
187
187
188
190
190
190
191
191
195
195
195
200
201
201
201
201
202
204
213
214
214
215
215
215
216
216
217
218
218
218
219
220
221
221
221
221
222
222
222
222
222
222
223
223
224
227
228
228
229
235
238
240
242
243
245
246
248
249
251
253
255
257
259
261
263
264
265
267
269
271
273
276
279
280
281
283
283
285
287
289
291
293
295
295
295
295
295
299
301
303
303
303
305
307
307
307
309
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 525.09.05.000 | Блок управления | |
| 4 | 525.20.01.000 | Дверь | |
| 8 | 525.20.03.100-Б | Каркас пульта | |
| 9 | 525.20.03.200-Б | Зажим | |
| 13 | 525.20.04.200 | Ограждение | |
| 14 | 525.20.04.300 | Поручень | |
| 15 | 525.20.04.400 | Поручень | |
| 17 | 525.20.04.600 | Кронштейн | |
| 18 | 525.20.04.700 | Кронштейн | |
| 21 | 525.20.05.100 | Механизм рулевой | |
| 23 | 525.20.05.300 | Лист | |
| 24 | 525.20.05.400 | Панель | |
| 25 | 525.20.05.500 | Панель | |
| 30 | 527.20.00.700 | Щека | |
| 31 | 527.20.00.700-01 | Щека | |
| 32 | 527.20.03.000-Б | Тормозной кран с педалью | |
| 33 | 527.20.03.100 | Установка насоса-дозатора | |
| 33 | Д125-14.20 | Насос-дозатор | |
| 33 | M10-6gx20.88.35.0115 | Болт | |
| 33 | 10.65Г.0115 | Шайба | |
| 34 | 527.20.03.150 | Рычаг | |
| 34 | 527.20.03.151 | Ось | |
| 34 | ТО-28.15.10.011 | Рукоятка | |
| 34 | У7810.7-9.02.03.231-01 | Рычаг | |
| 36 | 527.20.10.000-01 | Корпус кабины | |
| 38 | 525.20.42.000 | Электросистема кабины | |
| 39 | 527.38.45.000-Б | Электросистема подкабинника | |
| 42 | 527.09.01.000 | Трос | |
| 49 | 751.78.51.500 | Патрубок | |
| 50 | 2661.78.00.720 | Кронштейн | |
| 51 | 2661.78.00.800 | Кронштейн | |
| 53 | У7810.7-9.01.00.250-01 | Молоток | |
| 54 | У7810.7-9.01.00.850-01 | Кронштейн | |
| 55 | У7810.7-9.01.01.700-01.01 | Фиксатор | |
| 59 | У7810.7-9.02.00.350-01 | Педаль | |
| 60 | У7810.7-9.02.01.700-02 | Установка крана тормозного с ручным управлением | |
| 64 | У7810.7-9.02.01.770-03 | Вал | |
| 65 | У7810.7-9.02.01.910-03 | Опора | |
| 71 | 525.09.00.002 | Вилка | |
| 72 | 525.09.00.003 | Ось | |
| 73 | 525.20.00.002 | Стекло заднее | |
| 76 | 525.20.00.005 | Стекло | |
| 77 | 525.20.00.006 | Стекло | |
| 80 | 525.20.00.007 | Коврик | |
| 81 | 525.20.00.008 | Коврик | |
| 83 | 525.20.00.011 | Тяга | |
| 84 | 525.20.00.012 | Лист | |
| 85 | 525.20.00.013 | Крышка | |
| 86 | 525.20.00.014 | Шайба | |
| 88 | 525.20.00.016 | Тяга | |
| 91 | 525.20.00.017-А | Стекло верхнее | |
| 93 | 525.20.00.019 | Пластина | |
| 94 | 525.20.00.021 | Панель | |
| 95 | 525.20.00.022 | Панель | |
| 96 | 525.20.00.023 | Панель | |
| 97 | 525.20.00.024 | Панель | |
| 98 | 525.20.00.025 | Кожух | |
| 99 | 525.20.00.026 | Кожух | |
| 100 | 525.20.00.027 | Прокладка | |
| 101 | 525.20.00.028 | Стекло ветровое | |
| 103 | 525.20.00.031-Б | Панель | |
| 104 | 525.20.00.032 | Панель | |
| 105 | 525.20.00.033 | Панель | |
| 106 | 525.20.00.034 | Панель | |
| 107 | 525.20.00.035 | Панель | |
| 108 | 525.20.00.036 | Панель | |
| 109 | 525.20.00.037 | Панель | |
| 110 | 525.20.00.038 | Панель | |
| 112 | 525.20.00.041 | Накладка | |
| 113 | 525.20.00.042 | Накладка | |
| 114 | 525.20.00.043 | Стекло боковое | |
| 115 | 525.20.00.044 | Текло боковое | |
| 116 | 525.20.00.045 | Крыша | |
| 117 | 525.20.00.046 | Накладка | |
| 118 | 525.20.00.047 | Накладка | |
| 119 | 525.20.00.048 | Накладка | |
| 120 | 525.20.00.048-01 | Накладка | |
| 121 | 525.20.00.051 | Обивка | |
| 122 | 525.20.00.052 | Обивка | |
| 123 | 525.20.00.053 | Обивка | |
| 124 | 525.20.00.054 | Обивка | |
| 125 | 525.20.00.055 | Уголок | |
| 126 | 525.20.00.056 | Табличка | |
| 127 | 525.20.00.057 | Кронштейн | |
| 128 | 525.20.43.002 | Панель | |
| 130 | 527.20.00.001 | Стекло боковое | |
| 132 | 527.20.00.003-Б | Лист защитный | |
| 133 | 527.20.00.024 | Накладка | |
| 135 | 527.20.00.006 | Табличка маркировочная | |
| 136 | 527.20.00.009 | Накладка | |
| 137 | 527.20.00.011 | Обивка | |
| 138 | 527.20.00.012 | Лист | |
| 140 | 527.20.00.013 | Обивка | |
| 141 | 536.78.00.027 | Кожух | |
| 142 | 527.20.00.015 | Табличка | |
| 143 | 2661.78.00.017 | Гайка | |
| 144 | 2661.78.00.022 | Прокладка | |
| 145 | 6712.12.02.807 | Табличка | |
| 146 | ЛО-40.00.71.003 | Пружина | |
| 147 | 527.20.00.017 | Колпачок | |
| 149 | ТО-18К.96.00.001 | Табличка | |
| 150 | ТО-28.15.10.007 | Ручка | |
| 151 | У22-2.37-50.002-01 | Втулка | |
| 152 | У10.78.10.002 | Табличка | |
| 153 | У7810.7.00.00.022 | Табличка | |
| 154 | У7810.7.02.00.401-01 | Ось | |
| 155 | У7810.7-5.02.00.331 | Втулка | |
| 157 | У7810.7-9.00.00.004-01 | Табличка | |
| 159 | У7810.7-9.01.00.009-01 | Скоба | |
| 162 | У7810.7-9.01.00.028-01 | Шайба | |
| 163 | У7810.7-9.01.00.045-01 | Табличка | |
| 179 | M8-6gx16.88.35.0115 | Болт | |
| 180 | M8-6gx20.88.35.0115 | Болт | |
| 181 | M8-6gx25.88.35.0115 | Болт | |
| 182 | M8-6gx40.88.35.0115 | Болт | |
| 183 | M10-6gx25.88.35.0115 | Болт | |
| 187 | M6-6gx16.88.35.0115 | Болт | |
| 188 | M6-6gx20.88.35.0115 | Болт | |
| 190 | B.M4-6gx12.46.0115 | Винт | |
| 191 | B.M5-6gx12.46.0115 | Винт | |
| 195 | B.M6-6gx12.46.0115 | Винт | |
| 200 | М6-6Н.5.0115 | Гайка | |
| 201 | М8-6Н.8.35.0115 | Гайка | |
| 202 | М10-6Н.8.35.0115 | Гайка | |
| 204 | М16х1,5-6Н.5.0115 | Гайка | |
| 211 | А-37.10.031 | Бонка | |
| 213 | 4.65Г.0115 | Шайба | |
| 214 | 6.65Г.0115 | Шайба | |
| 215 | 8.65Г.0115 | Шайба | |
| 216 | 10.65Г.0115 | Шайба | |
| 217 | 16.65Г.0115 | Шайба | |
| 218 | С.6.02.Ст3.0115 | Шайба | |
| 219 | С.8.02.Ст3.0115 | Шайба | |
| 220 | С.5.02.Ст3.0115 | Шайба | |
| 221 | С.6.02.Ст3.0115 | Шайба | |
| 222 | С.8.02.Ст3.0115 | Шайба | |
| 223 | С.10.02.Ст3.0115 | Шайба | |
| 224 | С.16.02.Ст3.0115 | Шайба | |
| 227 | 2x12.019 | Шплинт | |
| 228 | 2x25.019 | Шплинт | |
| 229 | 3,2x32.019 | Шплинт | |
| 235 | 1-4x25.0115 | Шуруп | |
| 238 | 5x7,5 | Шпонка | |
| 239 | В20 | Кольцо | |
| 240 | 6-8d11х65.45.Ц15хр | Ось | |
| 242 | 16x25-1,6 | Рукав | |
| 243 | 120-130-58-2-2 | Кольцо | |
| 245 | ОС-4.000-01 | Отопитель салонный | |
| 246 | 0032.0262 | Колесо рулевое | |
| 248 | 0047.0064 | Заглушка | |
| 249 | 11.8407010-40 | Пружина газовая | |
| 251 | УНВ 102М.01.20.00.00 | Сиденье оператора | |
| 253 | В4701/80 | Фильтр | |
| 255 | 70-3912151 | Крышка аптечки | |
| 257 | 70-3912152 | Корпус аптечки | |
| 259 | 70-3912153 | Кронштейн аптечки | |
| 261 | 80-8201035 | Зеркало внутреннее | |
| 263 | А300-4071 | Хомут | |
| 264 | Л01.01.001 | Лента | |
| 265 | А 30.09.011 | Крючок | |
| 267 | САКД-458.201.030-01 | Зеркало наружное | |
| 269 | СЭАТ-04 | Омыватель электрический | |
| 271 | 192.080.020 | Моторедуктор стеклоочистителя 192.080.020 (M5) | |
| 273 | 192.080.020 | Моторедуктор стеклоочистителя 192.080.020 (M5) | |
| 275 | 70-6708189 | Ось | |
| 276 | УНШ-1 | Указатель угла наклона крана | |
| 279 | 20x32/9-C7W1 | Зажим TORRO | |
| 280 | КСЧ-150 | Стяжка кабельная | |
| 281 | ALR 95.241-060 | Комплект поясного статического ремня безопасности | |
| 283 | 5428-3710022 | Ручка выключателя | |
| 285 | 340 03 230 | Дефростер | |
| 287 | 340 03 280 | Дефростер | |
| 289 | 25 1688 89 00 02 | Тройник | |
| 291 | 10 2114 31 00 00 | Воздуховод | |
| 293 | 50x70/9-C7W1 | Зажим TORRO | |
| 295 | А30.04.017 | Колпачок | |
| 297 | А30.04.017-01 | Колпачок | |
| 299 | Poly-90 | Шторка | |
| 301 | ПБ-2-5х1,3 | Трубка | |
| 303 | WF-4219 | Винт самонарезной | |
| 305 | 008-B37/C-42D,24V | Вентилятор SPAL | |
| 307 | 3,0x10,0 DIN 7337 | Заклепка потайная PIAS | |
| 309 | Трос дистанционного управления | Трос дистанционного управления двустороннего действия |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
