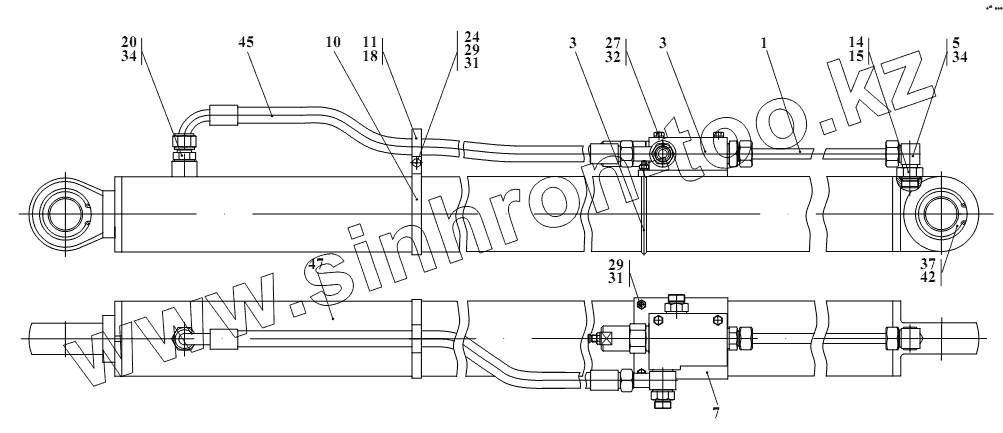

Каталог запасных частей к технике: Амкодор-527. Гидроцилиндр 527.45.00.100-Б

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
3
5
7
10
11
14
15
18
20
24
27
29
29
31
31
32
34
34
37
42
45
47
Позиция на иллюстрации Заводской номер детали Название детали
1 527.45.00.120 Трубопровод
3 527.45.50.000 Блок безопасности
5 525.45.00.101 Угольник
6 527.45.00.103 Скоба
7 527.45.00.104 Кронштейн
10 527.45.00.101-В Хомут
11 527.45.00.102 Хомут
14 ДЗ-133.45.00.004 Гайка установочная
15 ДЗ-133.45.00.007 Шайба защитная
18 ДЭ-224А 47.00.003 Втулка
20 УДГ1.01.01.034 Штуцер
24 М8-6gx30.88.35.0115 Болт
27 М10-6gx70.88.35.0115 Болт
29 М8-6H.8.35.0115 Гайка
31 8.65Г.0115 Шайба
32 10.65Г.0115 Шайба
34 024-029-30-2-2 Кольцо
37 B75 Кольцо
42 ШСП50К Подшипник
45 2SN NP16x1400 A60A61 Рукав
47 ЦГ-100.80х2200.11 Гидроцилиндр
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
