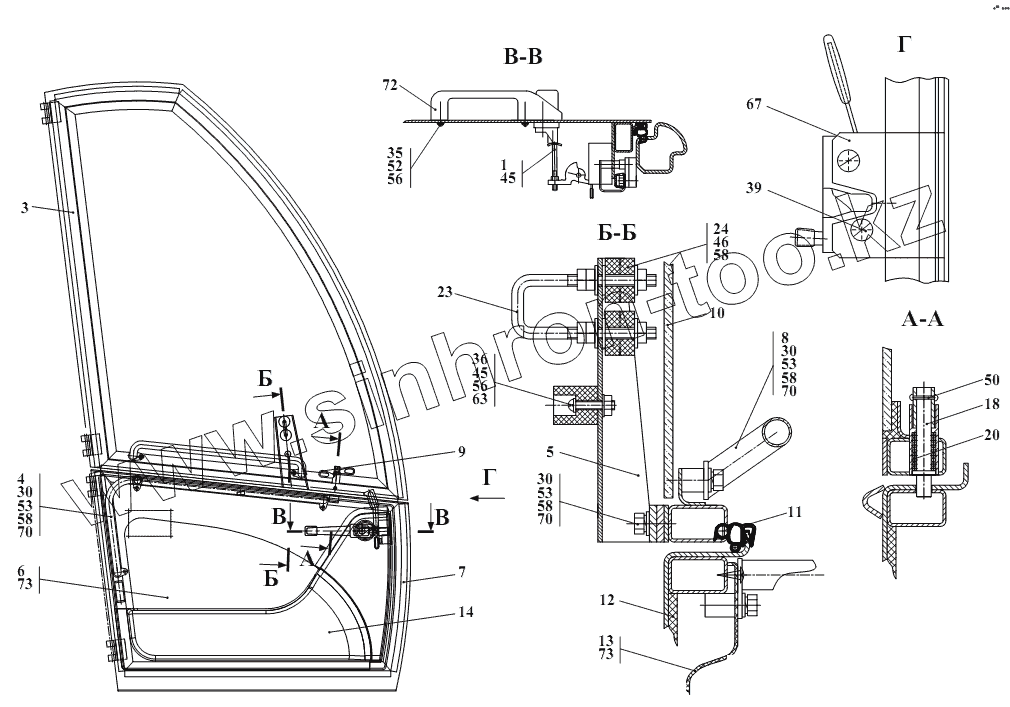

Каталог запасных частей к технике: Амкодор-527. Дверь 525.20.01.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
5
6
7
8
9
10
11
12
13
14
18
20
23
24
30
30
30
35
36
39
45
45
46
50
52
53
53
53
56
56
58
58
58
58
63
67
70
70
70
72
73
73
Позиция на иллюстрации Заводской номер детали Название детали
1 208А-50.33.400 Толкатель
3 525.20.01.100 Каркас
4 525.20.01.200 Поручень
5 525.20.01.300 Кронштейн
6 525.20.01.400 Накладка
7 525.20.01.500 Каркас
8 525.20.01.600 Поручень
9 Е954.124.70 Ушко
10 525.20.01.001 Стекло
11 525.20.01.002 Уплотнитель
12 525.20.01.003 Обивка
13 525.20.01.004 Панель
14 525.20.01.005 Карман
18 Е954.124.01 Шток
20 Е954.124.03 Пружина
23 У7810.7-9.01.00.021-01.01 Скоба
24 У7810.7-9.01.00.028-01 Шайба
30 M8-6gx20.88.35.0115 Болт
35 B.M6-6gx12.46.0115 Винт
36 B.M6-6gx30.46.0115 Винт
39 M8-6gx20.46.0115 Винт
45 M6-6H.5.0115 Гайка
46 M8-6H.5.0115 Гайка
50 2x16.01.10кп.0115 Заклепка
52 6.65Г.0115 Шайба
53 8.65Г.0115 Шайба
56 С.6.02.Ст3.0115 Шайба
58 С.8.02.Ст3.0115 Шайба
63 535А-5713062 Буфер
67 80-6105050-01 Замок двери
70 А 30.04.017-01 Колпачок
72 80-6105300А1 Ручка наружная с ключами
73 WF-4219 Винт самонарезной
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
