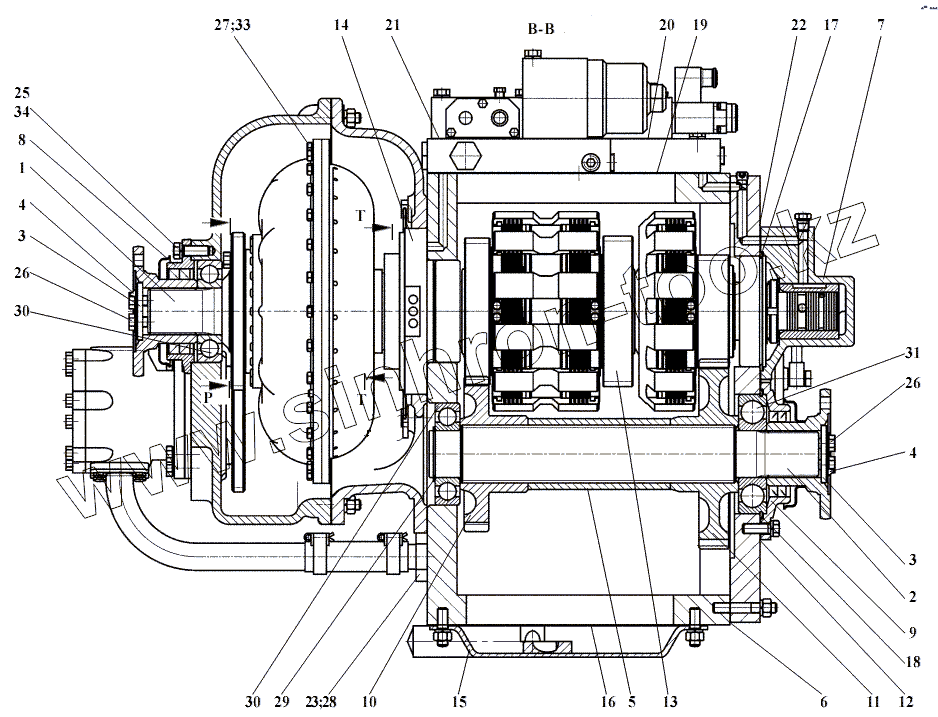

Каталог запасных частей к технике: Амкодор-451A. 451-38.01.000 Передача гидромеханическая
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
25
26
26
27
28
29
30
30
31
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 451-38.01.001 | Вал-шестерня | |
| 2 | 451-38.01.011 | Вал выходной | |
| 3 | 451-38.01.012 | Шайба | |
| 4 | 451-38.01.013 | Планка стопорная | |
| 5 | 451-38.01.014 | Втулка | |
| 6 | 451-38.01.035 | Прокладка | |
| 7 | 451-38.01.080 | Крышка | |
| 8 | У35605-00.120 | Крышка | |
| 9 | У35605-00.220 | Крышка | |
| 10 | У35605-00.536 | Шестерня | |
| 11 | У35605-00.537 | Шестерня | |
| 12 | У35605-00.581 | Прокладка | |
| 13 | У35615-01.050 | Вал турбинный | |
| 14 | У35615-01.090 | Ступица гидротрансформатора | |
| 15 | У35615-01.140 | Поддон | |
| 16 | У35615-01.160 | Сетка | |
| 17 | У35615-01.504 | Кольцо | |
| 18 | У35615-01.505 | Кольцо | |
| 19 | У35615-01.506 | Прокладка | |
| 20 | У35615-01.507-01 | Прокладка | |
| 21 | У35615-01.508 | Прокладка | |
| 22 | У35615-01.511 | Прокладка | |
| 23 | У35615-01.512 | Штуцер | |
| 24 | 3М12х50.56.7796-70 | Болт | |
| 25 | М12х35.56.7796-70 | Болт | |
| 26 | М12х1,25х30.109.7796-70 | Болт | |
| 27 | М8х20.56.7796-70 | Болт | |
| 28 | 033-038-30-2-2.9833-73 | Кольцо | |
| 29 | В55.13942-86 | Кольцо | |
| 30 | 311.8338-75 | Подшипник | |
| 31 | 50411.2893-82 | Подшипник | |
| 32 | 1,6-С-1.3282-74 | Проволока | |
| 33 | 8.65Г.6402-70 | Шайба | |
| 34 | 12.65Г.6402-70 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
