Каталог запасных частей к технике: Амкодор-37. Управление 37.10.09.000
1
7
13
25
25
26
27
28
29
30
31
32
33
35
35
36
38
42
43
45
46
46
49
51
52
54
55
55
55
55
56
56
58
59
60
61
61
62
63
65
66
66
66
66
66
66
67
67
67
68
69
70
71
72
73
74

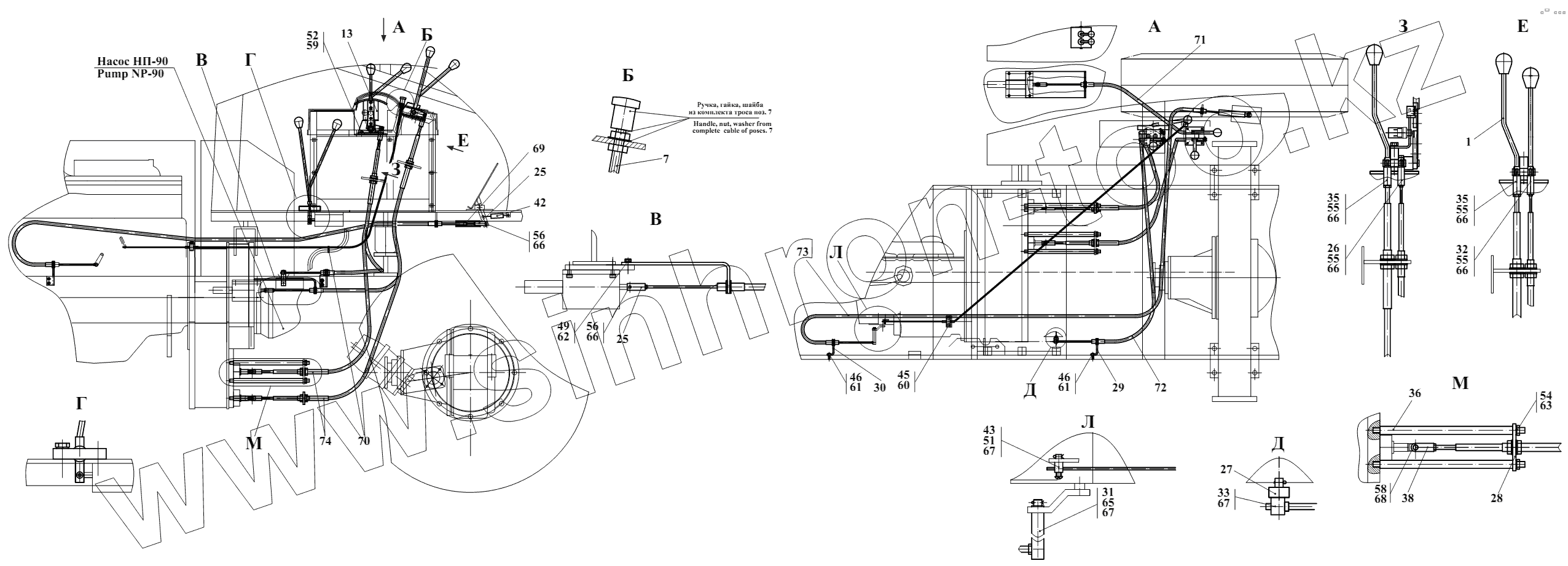

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 37.10.09.100 | Блок управления | |
| 2 | 37.10.09.200 | Блок | |
| 3 | 37.10.09.300 | Кронштейн | |
| 7 | МПУ-1.10.09.450 | Трос | |
| 13 | МПУ-1.10.10.100 | Блок управления | |
| 25 | 37.10.09.001 | Вилка | |
| 26 | 37.10.09.002 | Наконечник | |
| 27 | 37.10.09.003 | Рычаг | |
| 28 | 37.10.09.004 | Планка | |
| 29 | 37.10.09.005 | Кронштейн | |
| 30 | 37.10.09.006 | Кронштейн | |
| 31 | 37.10.09.007 | Ось | |
| 32 | 37.10.09.008 | Наконечник | |
| 33 | ПС-200.10.10.002 | Ось | |
| 35 | ПС-200.10.10.004 | Наконечник | |
| 36 | ПС-200.10.10.005 | Стержень | |
| 37 | УДГ1-17.05.007 | Колодка верхняя | |
| 38 | ПС-200.10.10.007 | Вилка | |
| 42 | ТО-18Д.09.00.003 | Пружина | |
| 43 | ТО-18Д.79.00.001 | Ось | |
| 45 | М8-6gх16.56.0115 | Болт | |
| 46 | М10-6gх16.56.0115 | Болт | |
| 48 | М10-6gх45.88.35.0115 | Болт | |
| 49 | М12-6gх20.56.0115 | Болт | |
| 51 | В.М5-6gх16.46.0115 | Винт | |
| 52 | В.М6-6gх12.46.0115 | Винт | |
| 54 | М14-6Н.5.0115 | Гайка | |
| 55 | 6-6g11х18.45.Ц15.хр | Ось | |
| 56 | 6-6g11х25.45.Ц15.хр | Ось | |
| 58 | 6-12d11х40.45.Ц15.хр | Ось | |
| 59 | 6.65Г.0115 | Шайба | |
| 60 | 8.65Г.0115 | Шайба | |
| 61 | 10.65Г.0115 | Шайба | |
| 62 | 12.65Г.0115 | Шайба | |
| 63 | 14.65Г.0115 | Шайба | |
| 64 | С6.02.СТ3.0115 | Шайба | |
| 65 | С8.02.СТ3.0115 | Шайба | |
| 66 | 1,6х12.019 | Шплинт | |
| 67 | 2х20.019 | Шплинт | |
| 68 | 3,2х25.019 | Шплинт | |
| 69 | 16х25-1,6 | Рукав | |
| 70 | КС4-140 | Кабельная стяжка | |
| 71 | 23.588.112.00-01 | Трос дистанционного управления | |
| 72 | 23.588.112.00-14 | Трос дистанционного управления | |
| 73 | 23.588.112.00-23 | Трос дистанционного управления | |
| 74 | Трос | Трос дистанционного управления двухстороннего действия |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
