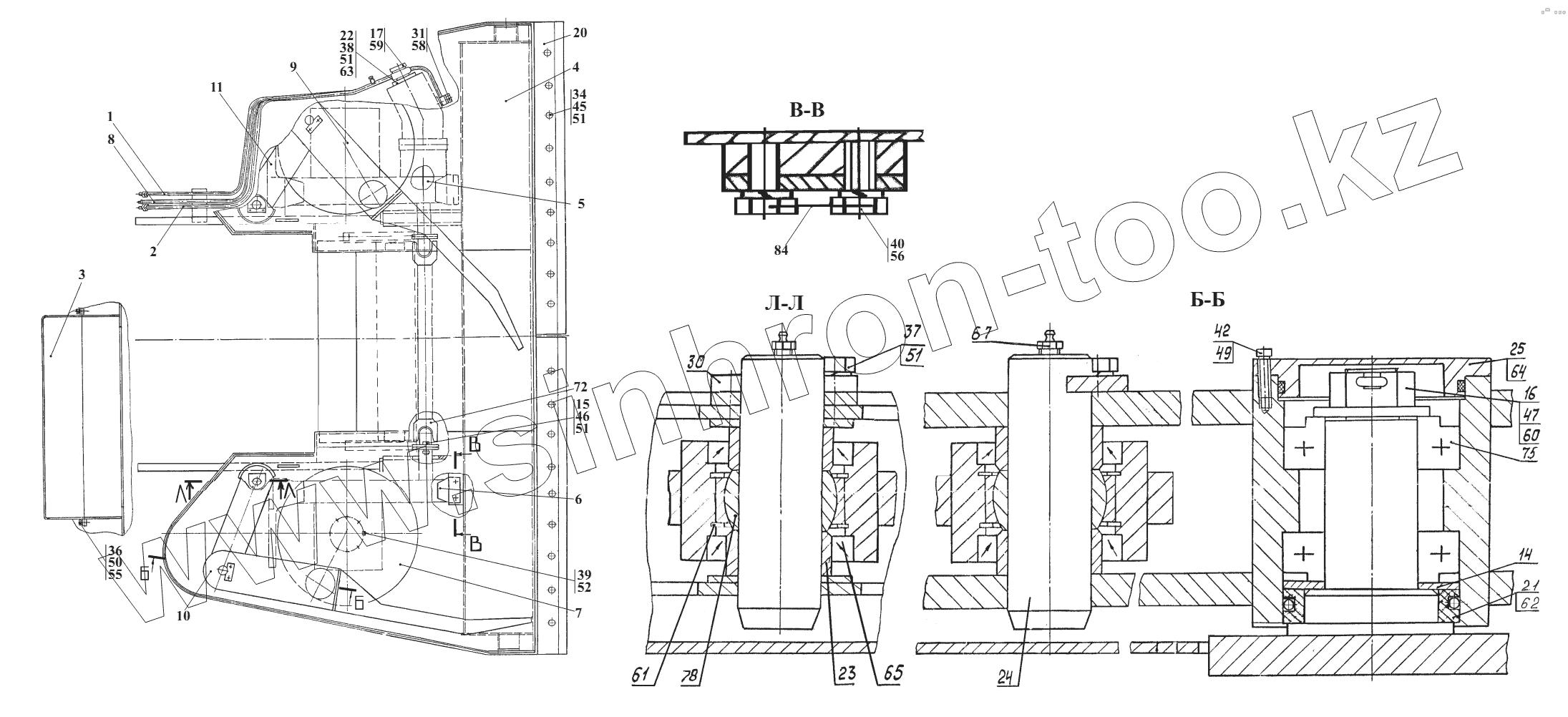

Каталог запасных частей к технике: Амкодор-37. Лопата МПУ-1.30.00.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
14
15
16
17
20
21
22
23
24
25
30
31
34
36
37
38
39
40
42
45
46
47
49
50
51
51
51
51
52
55
56
58
59
60
61
62
63
64
65
67
72
75
78
84
Позиция на иллюстрации Заводской номер детали Название детали
1 МПУ-1.30.00.100 Трубопровод
2 МПУ-1.30.00.200 Трубопровод
3 МПУ-1.30.00.300 Кожух
4 МПУ-1.30.01.000 Корпус
5 МПУ-1.30.02.000 Редуктор левый
6 МПУ-1.30.03.000 Редуктор правый
7 ТМ-3А.71.04.020 Опора
8 ТМ-3А.71.04.040 Трубопровод
9 ТМ-3А.71.04.200 Лапа
10 ТМ-3А.71.04.200-01 Лапа
11 ТМ-3А.71.04.300 Кулиса
14 Д-4602105-17 Шайба сальника
15 Д-565.3510-01 Болт
16 Д-565.3910-33 Кольцо
17 Д-565.4600-32 Болт
20 МПУ-1.30.00.001 Нож
21 МПУ-1.30.00.002 Втулка
22 ТМ-3.45.00.018 Фланец
23 ТМ-3А.71.04.001 Втулка
24 ТМ-3А.71.04.002 Палец
25 ТМ-3А.71.04.003 Крышка
30 ТО-18А.08.00.007 Ригель
31 ТО-18А.26.00.004 Болт
34 М12-6gx40.56.0115 Болт
36 М10-6gх16.88.35.0115 Болт
37 М12-6gх20.88.35.0115 Болт
38 М12-6gх40.88.35.0115 Болт
39 М16-6gх35.88.35.0115 Болт
40 3М20-6gx50.56.0115 Болт
42 М6-6gх16.88.35.0115 Болт
45 М126Н.8.35.0115 Гайка
46 М12х1,25-6Н.8.35.0115 Гайка
47 М27х2-6Н.04.0115 Гайка
49 6.65Г.0115 Шайба
50 10.65Г.0115 Шайба
51 12.65Г.0115 Шайба
52 16.65Г.0115 Шайба
55 С.10.02.Ст3.0115 Шайба
56 С.20.02.Ст3.0115 Шайба
58 18М3 Прокладка
59 24М3 Прокладка
60 4х40.019 Шплинт
61 В62 Кольцо
62 080-086-36-2-2 Кольцо
63 042-050-46-2-2 Кольцо
64 082-090-46-2-2 Кольцо
65 1,2-50х70-1 Манжета
67 1.3.Ц6.хр Масленка
72 352-210201063 Вал карданный
75 7509 Подшипник
78 ШСП40К Подшипник
84 3-C-I Проволока
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
