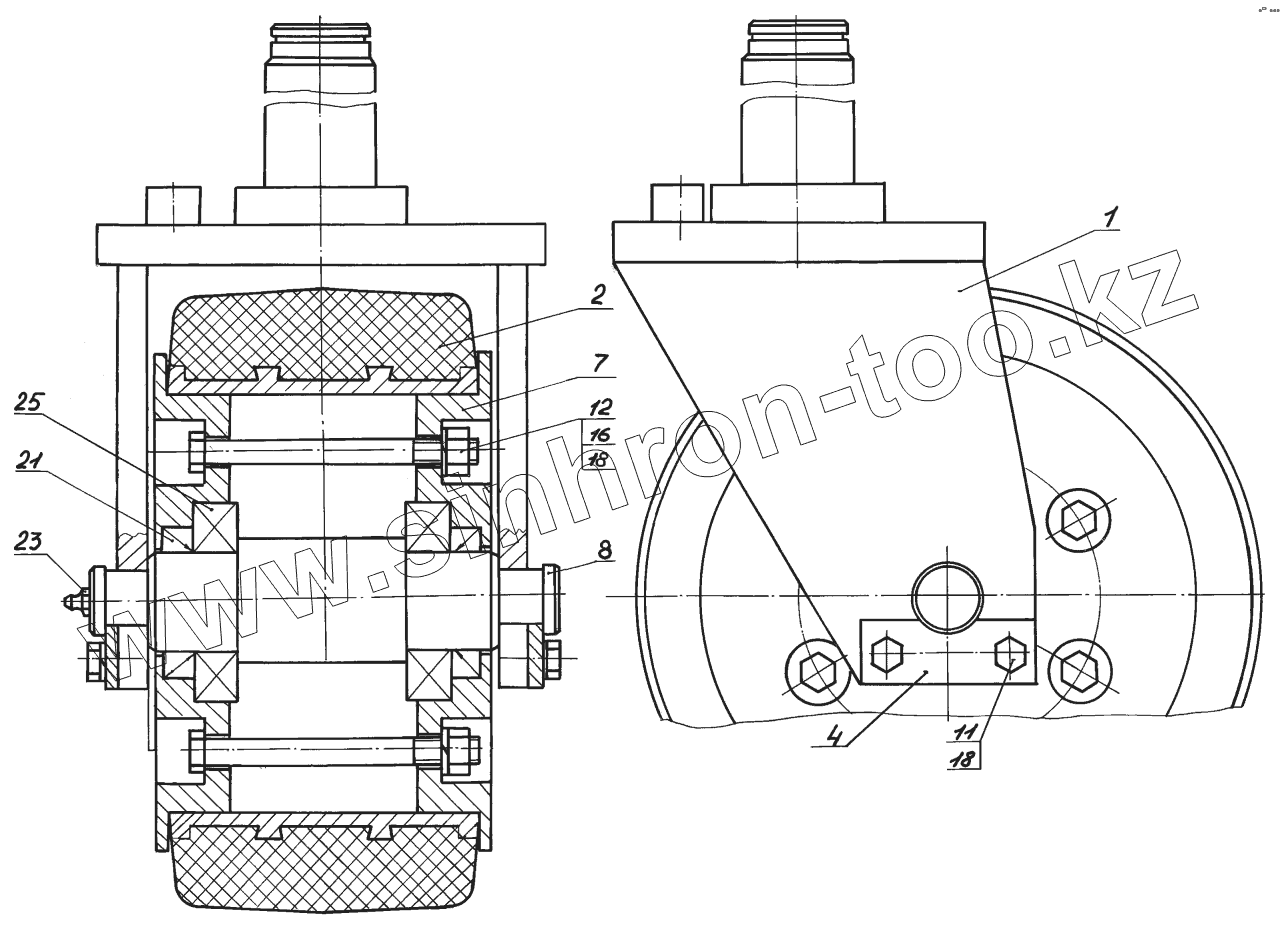

Каталог запасных частей к технике: Амкодор-37. Колесо ТМ-3А 71.05.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
7
8
11
12
16
18
18
21
23
25
Позиция на иллюстрации Заводской номер детали Название детали
1 ТМ-3А.71.02.100 Вилка
2 ТМ-3А.71.02.230 Шина
4 ТМ-3А.71.02.004 Планка
7 ТМ-3А.71.05.001 Крышка
8 ТМ-3А.71.05.002 Ось
11 М10-6gх20.88.35.0115 Болт
12 М10-6gх120.88.35.0115 Болт
16 М10-6Н8.35.0115 Гайка
18 10.65Г.0115 Шайба
21 1.2-40х60-1 Манжета
23 1.3.Ц6.хр Масленка
25 208 Подшипник
