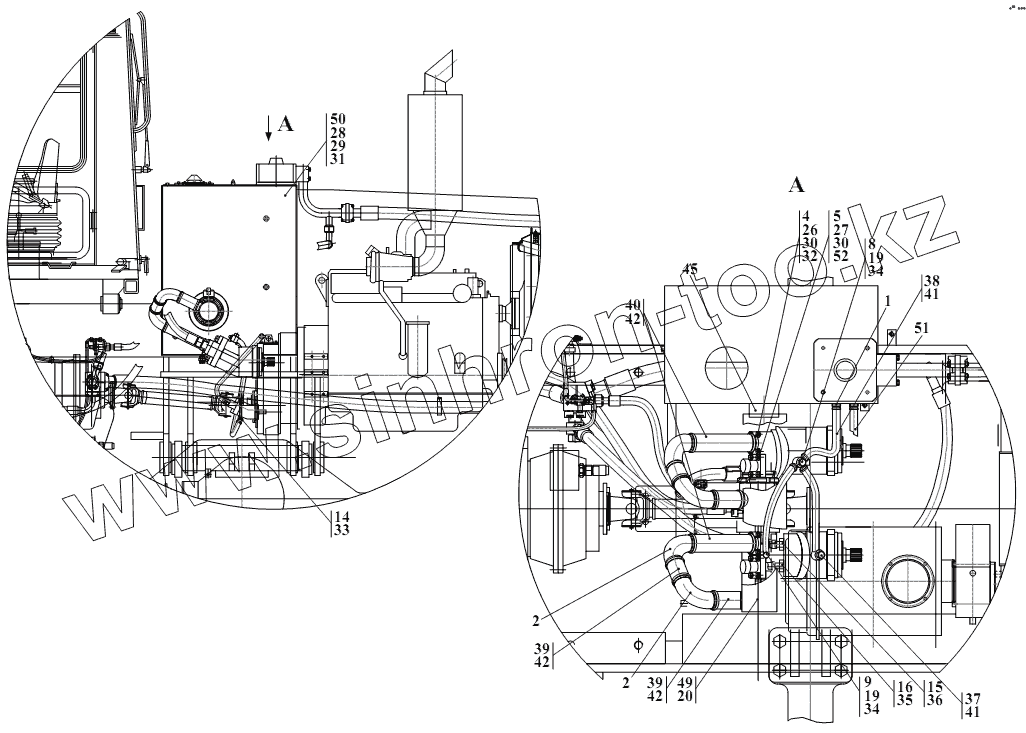

Каталог запасных частей к технике: Амкодор-371. Гидростанция 361.45.10.000-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
4
5
8
9
14
15
16
19
19
20
26
27
28
29
30
30
31
32
33
34
34
35
36
37
38
39
39
40
41
41
42
42
42
45
49
50
51
52
Позиция на иллюстрации Заводской номер детали Название детали
1 361.45.10.020 Соединение
2 361.45.10.030 Угольник
4 361.45.10.050 Фланец всасывания
5 361.45.10.060 Фланец нагнетания
8 361.45.10.070 Угольник поворотный
9 ТО-28.26.00.120 Угольник поворотный
14 361.45.10.001 Штуцер
15 УДГ1.01.02.011 Штуцер
16 УДГ1.01.02.008 Штуцер
19 ТО-28.26.00.005 Болт зажимной
20 361.45.50.004 Контргайка
26 M12-6gx40.56.0115 Болт
27 M12-6gx40.109.40X.0115 Болт
28 M16-6gx40.88.35.0115 Болт
29 М16-6Н.5.0115 Гайка
30 12.65Г.0115 Шайба
31 16.65Г.0115 Шайба
32 050-060-58-2-2 Кольцо
33 12 М3 Прокладка
34 18М3 Прокладка
35 22 М3 Прокладка
36 27 М3 Прокладка
37 16x25-1,6 Рукав
38 16x25-1,6 Рукав
39 48x62-1,47 Рукав
40 48x62-1,47 Рукав
41 16-27/9-C7W2 Зажим
42 50-70/9-C7W2 Зажим
45 DN 100 Кран шаровый
49 361.45.10.040-01 Коллектор
50 371.45.51.000Б Гидробак
51 2SN NP20x950 А80А81 Рукав
52 039-045-36-2-2 Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
