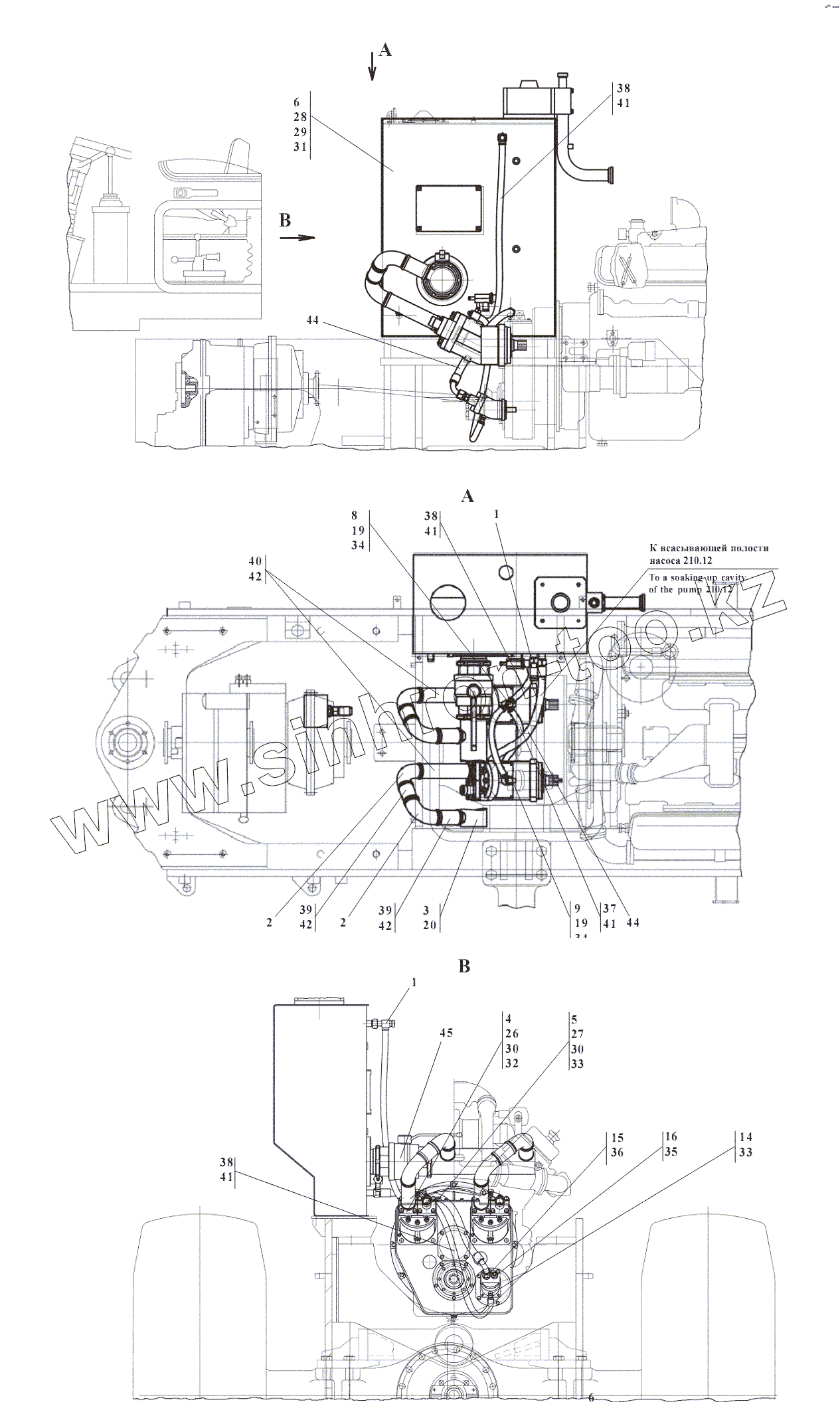

Каталог запасных частей к технике: Амкодор-361. 361-45.10.000 Гидростанция
1
1
2
2
3
4
5
6
6
8
9
14
15
16
19
19
20
26
27
28
29
30
30
31
32
33
33
34
34
35
36
37
38
38
38
39
39
40
41
41
41
41
42
42
42
44
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 361.45.10.020 | Соединение | |
| 2 | 361.45.10.030 | Угольник | |
| 3 | 361.45.10.040 | Коллектор | |
| 4 | 361.45.10.050 | Фланец всасывания | |
| 5 | 361.45.10.060 | Фланец нагнетания | |
| 6 | 361.45.51.000 | Гидробак | |
| 8 | 361.45.10.070 | Угольник поворотный | |
| 9 | ТО-28.26.00.120 | Угольник поворотный | |
| 14 | 361.45.10.001 | Штуцер | |
| 15 | УДГ1-01.02.011 | Штуцер | |
| 16 | УДГ1-01.02.008 | Штуцер | |
| 19 | ТО-28.26.00.005 | Болт зажимной | |
| 20 | 361.45.50.004 | Контргайка | |
| 26 | М12x40.56.0115.7796-70 | Болт | |
| 27 | М12x40.109.40Х.0115.7796-70 | Болт | |
| 28 | М16x40.88.35.0115.7796-70 | Болт | |
| 29 | М16-6H.5.0115.5915-70 | Гайка | |
| 30 | 12.65Г.0115.6402-70 | Шайба | |
| 31 | 16.65Г.0115.6402-70 | Шайба | |
| 32 | 050-060-58-2-2.9833-73/18829-73 | Кольцо | |
| 33 | 12A0.23358-87 | Прокладка | |
| 34 | 18A0.23358-87 | Прокладка | |
| 35 | 22A0.23358-87 | Прокладка | |
| 36 | 27A0.23358-87 | Прокладка | |
| 37 | 16x25-1,6.10362-76 | Рукав | |
| 38 | 16x25-1,6.10362-76 | Рукав | |
| 39 | 48x62-1,47.10362-76 | Рукав | |
| 40 | 48x62-1,47.10362-76 | Рукав | |
| 41 | TORRO16-27/9-С7W2 | Зажим | |
| 42 | TORRO50-70/9-С7W2 | Зажим | |
| 44 | 2SNNP20x1150A80A81 | Рукав высокого давления | |
| 45 | DN100 | Кран шаровый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
