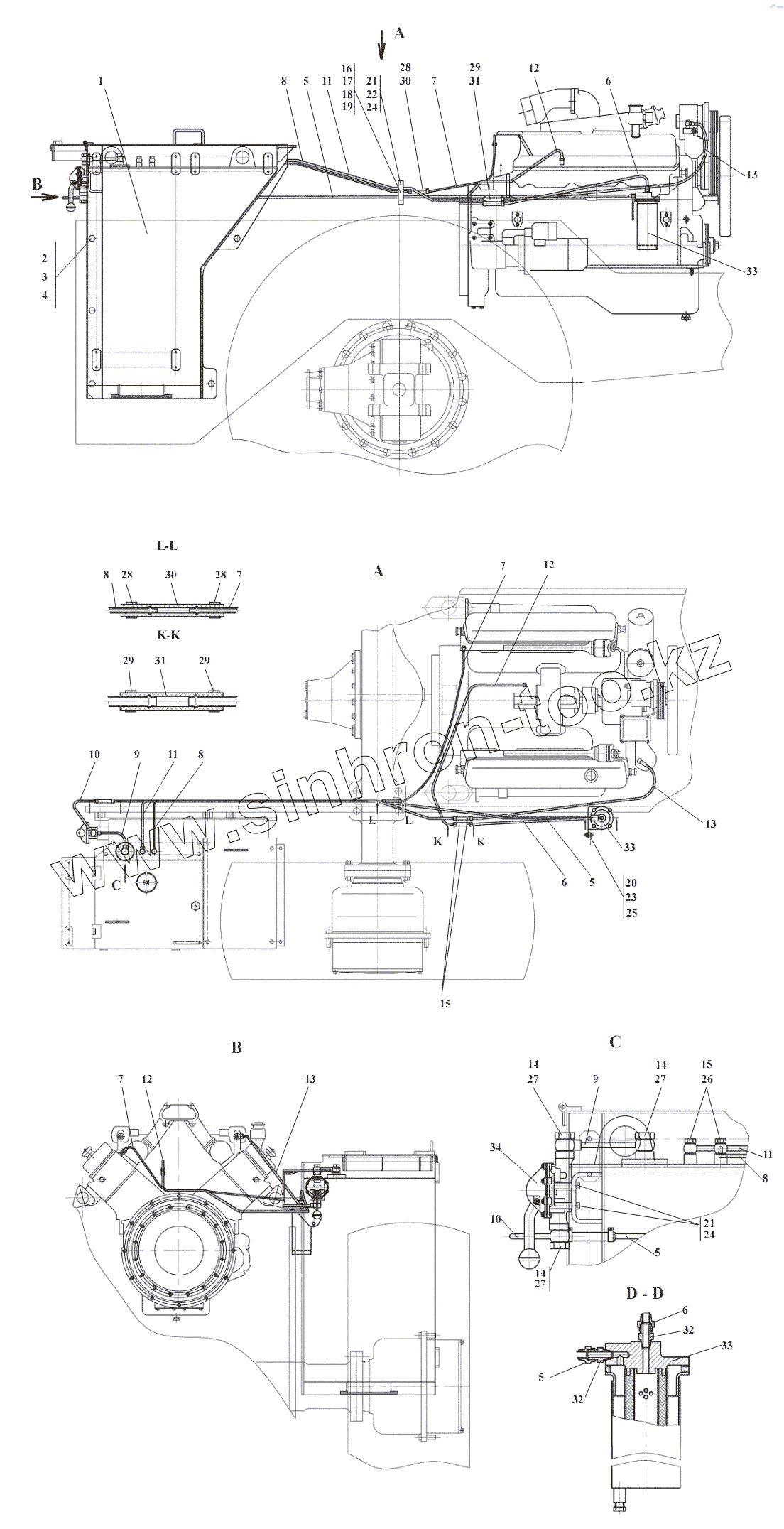

Каталог запасных частей к технике: Амкодор-361. 361-41.02.000 Система топливная
1
2
3
4
5
5
5
5
6
6
6
7
7
7
7
8
8
8
8
9
9
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
16
17
18
19
20
21
21
22
23
24
24
25
26
27
27
27
28
28
28
29
29
29
30
30
31
31
32
32
33
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 361-41.02.300 | Бак топливный | |
| 2 | М20х1,5-6gх40.109.40Х.0115.7796-70 | Болт | |
| 3 | С20.03.Ст3кп.0115.11371-78 | Шайба | |
| 4 | 20.65Г.0115.6402-70 | Шайба | |
| 5 | 361-41.02.465 | Патрубок | |
| 6 | 361-41.02.465-01 | Патрубок | |
| 7 | 361-41.02.485 | Патрубок | |
| 8 | 361-41.02.490 | Патрубок | |
| 9 | 361-41.02.850 | Патрубок | |
| 10 | 361-41.02.860 | Труба | |
| 11 | 361-41.02.870 | Патрубок | |
| 12 | 361-41.02.880 | Патрубок | |
| 13 | 361-41.02.880-01 | Патрубок | |
| 14 | 361-41.02.801 | Болт | |
| 15 | 361-41.02.802 | Болт | |
| 16 | 361-41.02.805 | Прокладка Пластина 1Н-I-МБС С1-1 | |
| 17 | 361-41.02.806 | Прокладка Пластина 1Н-I-МБС С1-1 | |
| 18 | У22.2.37-50.024-02 | Хомут | |
| 19 | У22.2.37-50.027-02 | Хомут | |
| 20 | М10-6gх30.56.0115.7796-70 | Болт | |
| 21 | М6-6gх16.56.0115.7796-70 | Болт | |
| 22 | М6-6Н.6.0115.5915-73 | Гайка | |
| 23 | М10-6Н.6.0115.5915-73 | Гайка | |
| 24 | 6.65Г.0115.6402-70 | Шайба | |
| 25 | 10.65Г.0115.6402-70 | Шайба | |
| 26 | 14АО.23358 | Прокладка | |
| 27 | 20АО.23358 | Прокладка | |
| 28 | 8х16/9-C7W2 | Зажим TORRO | |
| 29 | 12x20/9-C7W2 | Зажим TORRO | |
| 30 | 5x12-1,0.10362 | Рукав | |
| 31 | 10x18,5-1,0.10362 | Рукав | |
| 32 | 10 | Шайба | |
| 33 | 54323-1105012-010 | Фильтр грубой очистки | |
| 34 | РНМ-1КУ2-РНМ | Насос топливоподкачивающий |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
