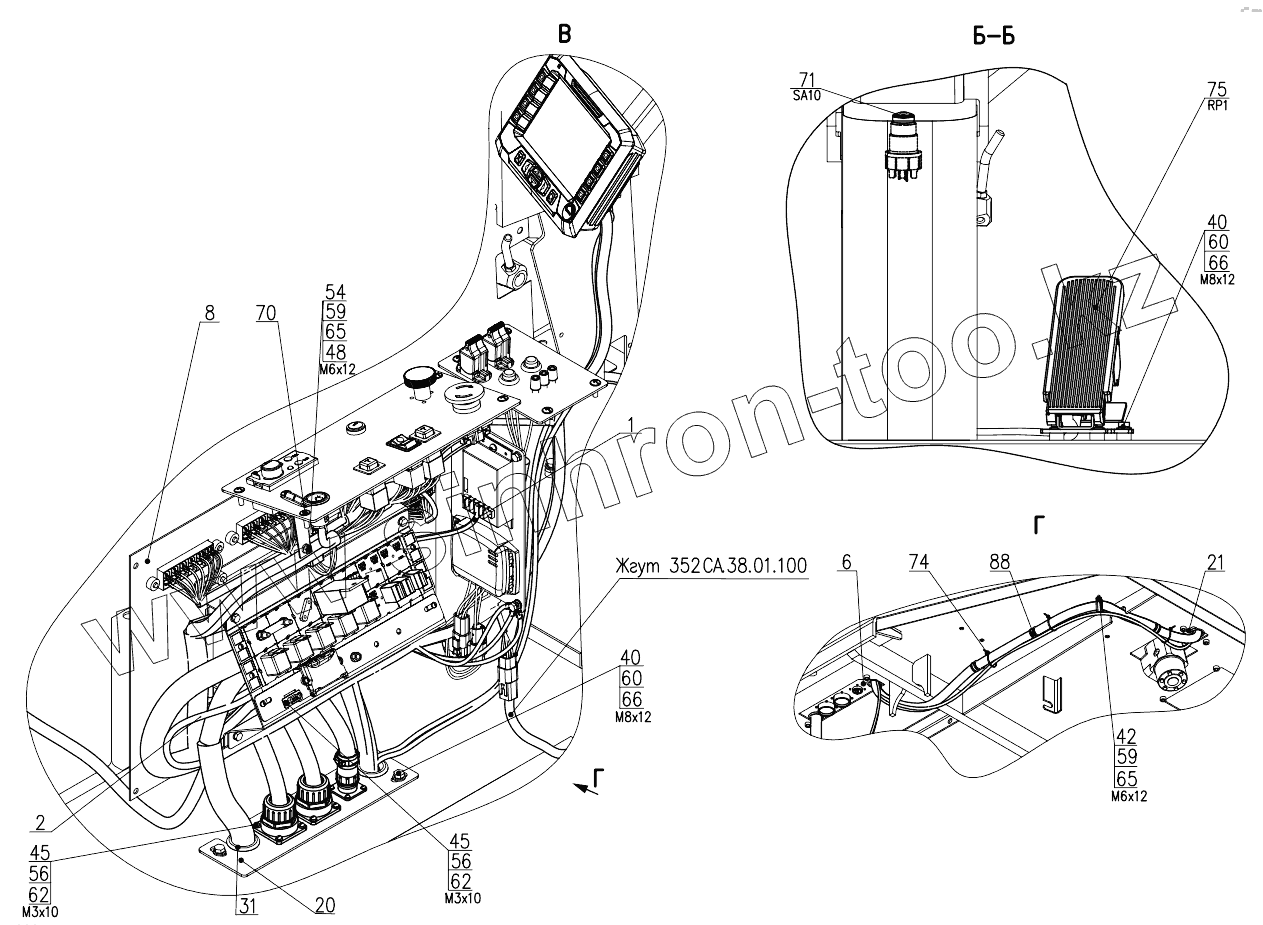

Каталог запасных частей к технике: Амкодор-352СА. Электросистема подкабинника 352СА.38.02.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
352СА.38.01.100
1
2
6
8
20
21
31
40
40
42
45
45
48
54
56
56
59
59
60
60
62
62
65
65
66
66
70
71
74
75
Позиция на иллюстрации Заводской номер детали Название детали
352СА.38.01.100 352СА.38.01.100 Жгут 21
1 352СА.38.02.100 Жгут 11
2 352СА.38.02.200 Жгут 12
6 352СА.38.02.500 Установка дисплея
7 352СА.38.02.600 Панель передняя
8 352СА.38.02.700 Панель коммутации
9 352СА.38.02.800 Панель управления
10 352СА.38.02.850 Панель регулировки
20 352СА.38.02.011 Пластина
21 352СА.38.02.012 Пластина
22 352СА.38.02.013 Пластина
31 У22-2.37-50.002-04 Втулка
40 М8-6gx12.88.35.0115 Болт
42 М6-6gx12.88.35.0115 Болт
43 М6-6gx20.88.35.0115 Болт
45 В.М3-6gx10.46.0115 Винт
47 В.М5-6gx16.46.0115 Винт
48 В.М6-6gx12.46.0115 Винт
53 М5-6H.8.35.0115 Гайка
54 М6-6H.8.35.0115 Гайка
56 3.65Г.0115 Шайба
58 5.65Г.0115 Шайба
59 6.65Г.0115 Шайба
60 8.65Г.0115 Шайба
62 С.3.02.Ст3.0115 Шайба
64 С.5.02.Ст3.0115 Шайба
65 С.6.02.Ст3.0115 Шайба
66 С.8.02.Ст3.0115 Шайба
70 ВинтМ6х20 Винт мебельный
71 Г2101.3704 Выключатель зажигания
72 PROF1-XY-CAJ-S-J33-TPR1-R-YYPNYYYN-GRFN Джойстик
73 PROF1-XY-CAJ-S-J34-TPR1-L-PNBBBBBNNNNN-GNFN Джойстик
74 SEL.3.223 Кабельная стяжка
75 ПЭ-35-06 Педаль электронная
77 01.708.0800 Переключатель хода подрулевой
79 ПКП-4 Переключатель подрулевой
81 3АУФЦИ.436211.004 Преобразователь напряжения
86 GPS/GSMУСД-01Е Устройство сбора данных
87 RLGU1.25/15W1 Хомут
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
