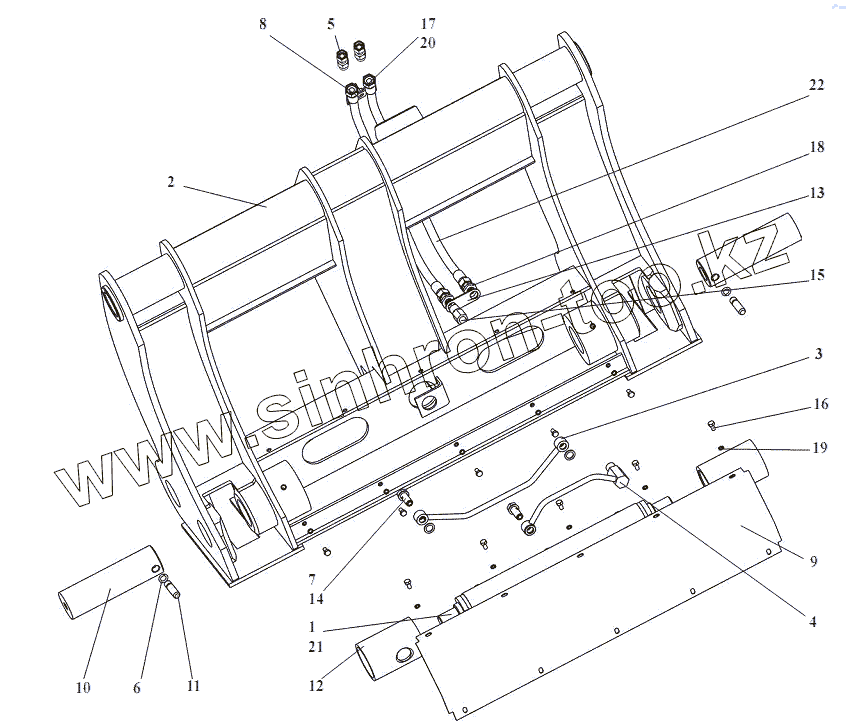

Каталог запасных частей к технике: Амкодор-352C. ТО-28.50.00.000 Адаптер

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 208А.46.02.100 Гидроцилиндр
2 ТО-28.50.01.000 Рамка
3 ТО-28.50.02.000 Трубопровод
4 ТО-28.50.03.000 Трубопровод
5 ТО-28.50.04.000 Гидросистема адаптера
6 208А-46.02.011 Кольцо
7 Д-902.00.10.007 Прокладка
8 ТО-18.06.00.025 Скоба
9 ТО-28.50.00.001 Крышка
10 ТО-28.50.00.002 Палец
11 ТО-28.50.00.003 Ось
12 ТО-28.50.00.004 Втулка
13 ТО-28.50.00.005 Пластина
14 ТО-28.50.00.006 Болт зажимной
15 ТО-28.50.00.007 Штуцер
16 М8х16.56.0115.7796 Болт
17 М10.6.0115.3032 Гайка
18 М22.15803 Контргайка
19 8.65Г.0115.6402 Шайба
20 10.65Г.0115.6402 Шайба
21 1.3.01.19853 Масленка
22 РВД12х1050 УМ22х1,5 Рукав
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
