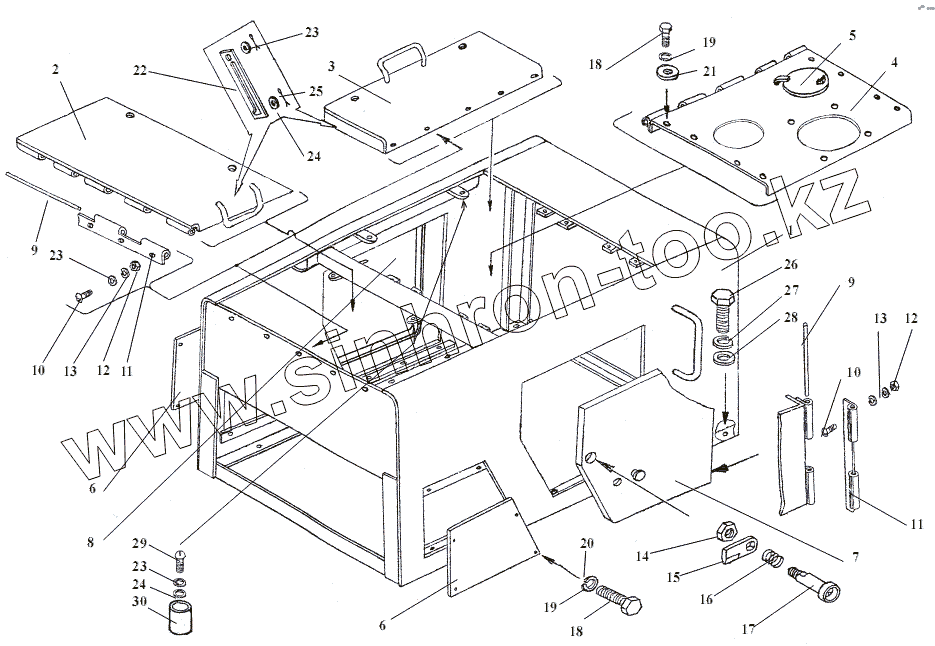

Каталог запасных частей к технике: Амкодор-351. 350.13.00.000 Облицовка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
18
18
19
19
20
21
22
23
23
23
24
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 350.13.02.000 Каркас
2 TO-28A.13.01.000 Крышка
3 TO-28A.13.04.000 Крышка
4 TO-28A.13.03.000 Крышка
5 Д-565.9930-20 Крышка
6 ТО-18Б.83.00.006 Лист
7 TO-28A.13.06.000 Люк
8 TO-28A .13.07.000 Люк
9 ТО-18Б.83.15.001-01 Ось
10 BM6x16.17473 Винт
11 ДЭ-226.88.03.006 Петля
12 M6.5.5915 Гайка
13 6.6402 Шайба
14 M10.5916 Гайка
15 ТО-18Д.13.00.005 Защелка
16 ЛО-16.80.70.201 Пружина
17 ТО-18Д.13.00.003 Ось
18 M8x16.7796 Болт
19 8.6402 Шайба
20 А8.11371 Шайба
21 А8.02.6958 Шайба
22 ТО-18Д.13.00.006 Полоса
23 А6.02.11371 Шайба
24 А6.02.6958 Шайба
25 2x20.397 Шплинт
26 M12x25.7796 Болт
27 12.6402 Шайба
28 А12.02.6958 Шайба
29 ВМ6х25.17473 Винт
30 535А-5713062 Буфер
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
