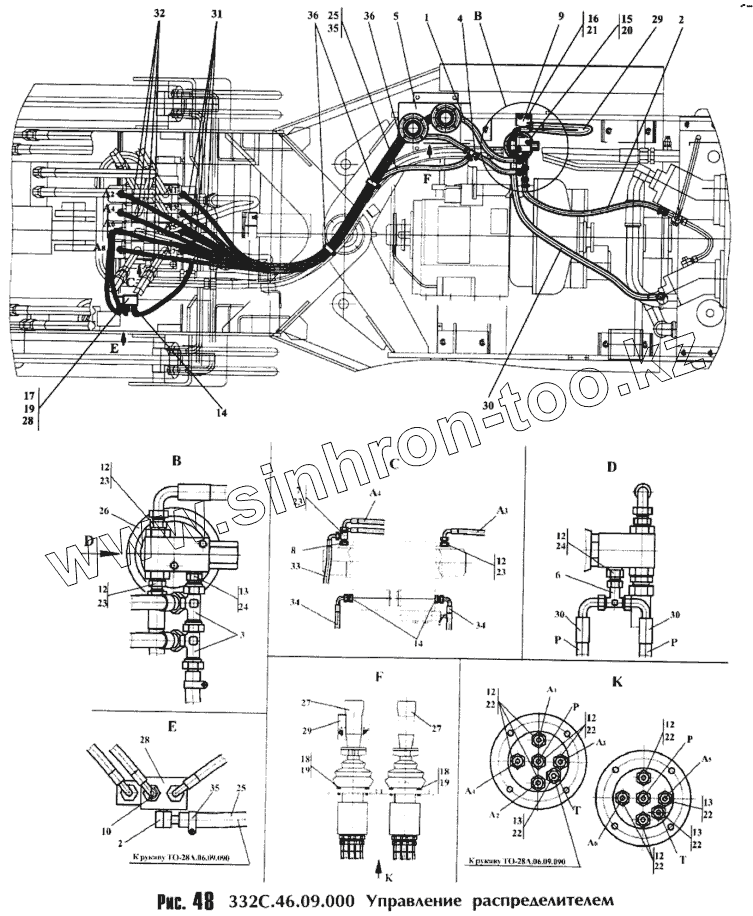

Каталог запасных частей к технике: Амкодор-342С. Управление распределителем 332С.46.09.000
1
2
2
3
4
5
6
7
8
9
10
12
12
12
12
12
12
12
12
13
13
13
13
14
14
15
16
17
18
18
19
19
19
20
21
22
22
22
22
22
22
22
23
23
23
23
24
24
25
25
26
27
27
28
28
29
29
30
30
30
31
32
33
34
34
35
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ТО-28А.06.09.050 | Рукав | |
| 2 | ТО-28А.06.09.060 | Угольник | |
| 3 | ТО-28А.06.09.070 | Тройник | |
| 4 | ТО-28А.06.09.090 | Рукав | |
| 5 | ТО-28А.96.09.100 | Корпус | |
| 6 | УДГ1-03.01.010 | Соединение | |
| 7 | ТО-28А.06.09.003 | Тройник | |
| 8 | ТО-28А.06.09.004 | Гайка | |
| 9 | ТО-28А.06.09.005 | Кронштейн | |
| 10 | ТО-28А.08.00.004-01 | Штуцер | |
| 11 | ТО-28А.76.09.001 | Табличка | |
| 12 | УДГ1-01.01.002 | Штуцер | |
| 13 | УДГ1-01.01.003 | Штуцер | |
| 14 | УДГ1-01.03.001 | Штуцер | |
| 15 | М8х20.56.0115.7796 | Болт | |
| 16 | М10x20.56.0115.7796 | Болт | |
| 17 | М6Х12.56.0115.7798 | Болт | |
| 18 | М6х16.46.0115.17473 | Винт | |
| 19 | 6.6402 | Шайба | |
| 20 | 8.6402 | Шайба | |
| 21 | 10.6402 | Шайба | |
| 22 | 011-014-19-2-2.9833/18829 | Кольцо | |
| 23 | 012-016-25-2-2.9833/18829 | Кольцо | |
| 24 | 14АО.23358 | Прокладка | |
| 25 | 10х17,5-1,47.10362 | Рукав (1500 мм) | |
| 26 | 64000А | Гидропневмоаккумулятор | |
| 27 | БУ-8/1 | Блок управления | |
| 28 | КГ-6/3-Р2 | Клапан гидроуправляемый | |
| 29 | 1SNNP6х650A60A61 | Рукав (L=650мм) | |
| 30 | 1SNNP6х1050A60A61 | Рукав (L=1050мм) | |
| 31 | 1SNNP6х2250A60A61 | Рукав (L=2250мм) | |
| 32 | 1SNNP6х1850A60A61 | Рукав (L=1850мм) | |
| 33 | 1SNNP6х450A61A61 | Рукав (L=450мм) | |
| 34 | 1SNNP6х350A61A61 | Рукав (L=350мм) | |
| 35 | 12-20/9-C7W2 | Зажим TORRO | |
| 36 | КС5 300 | Кабельная стяжка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
