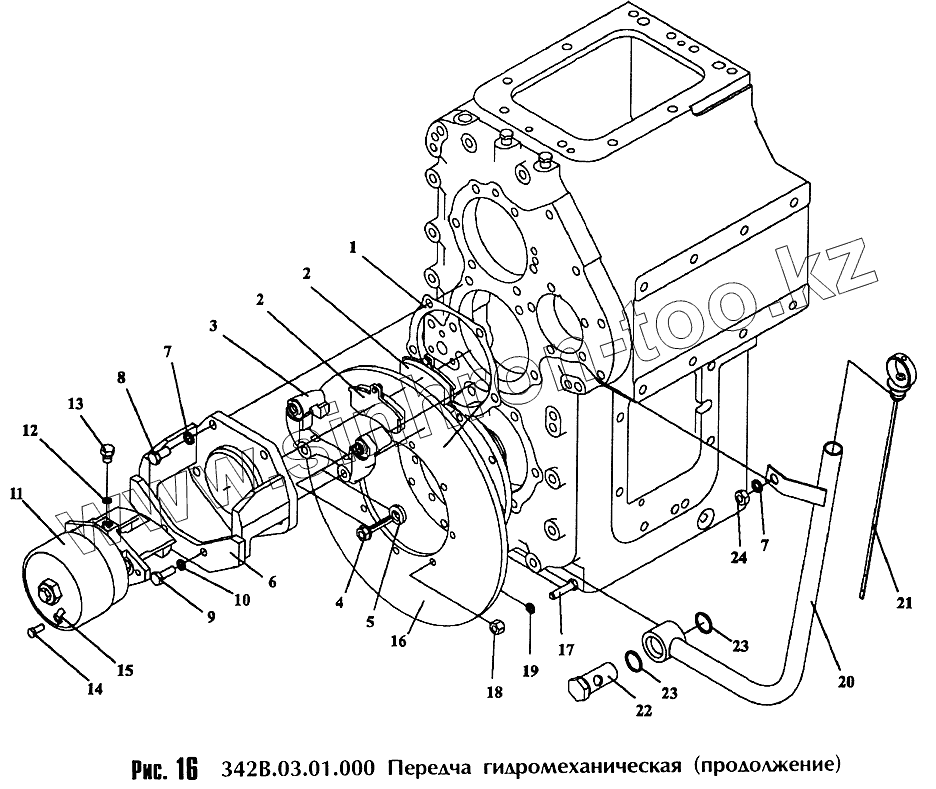

Каталог запасных частей к технике: Амкодор-342С. Передача гидромеханическая 342В.03.01.000

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	У35.605-00.581		Прокладка
2	У35.615-35.302		Колодка
3	У35.615-35.303		Направляющая
4	2108-3501018		Палец направляющий
5	2108-3501019		Чехол занятный
6	У35.615-35.600		Кронштейн
7	12.6402		Шайба
8	М12x35.7796		Болт
9	10.6402		Шайба
10	М10x1,25x30.7805		Болт
11	У35.615-35.510		Механизм тормозной
12	009-013-25.9833		Кольцо
13	УДГ1-09.01.001		Заглушка
14	М8х20.7796		Болт
15	8.13463		Шайба
16	У35.615-35.301-01		Диск
17	371264		Болт
18	250688-П29		Гайка М10
19	10.6402		Шайба
20	У35.615-04.070-02		Корпус
21	У35.615-04.050-02		Щуп
22	У35.615-04.004		Болт полый
23	27М3.23358		Прокладка
24	М12.5915		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
