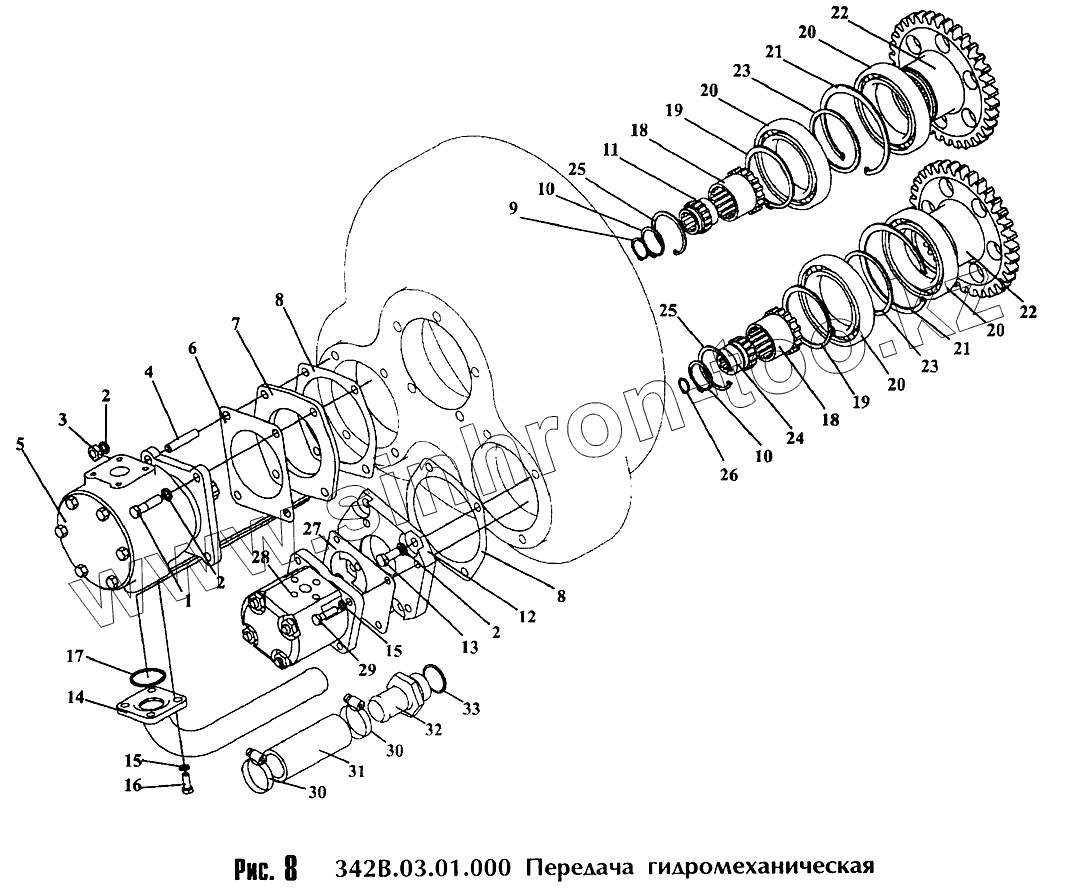

Каталог запасных частей к технике: Амкодор-342С. Передача гидромеханическая 342В.03.01.000

Тип техники

Марка

Модель

Схема

1

2

2

2

3

4

5

6

7

8

8

9

10

10

11

12

13

14

15

15

16

17

18

18

19

19

20

20

20

20

21

21

22

22

23

23

24

25

25

26

27

28

29

30

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	М10x40.7796		Болт
2	10.6402		Шайба
3	М10.5915		Гайка
4	М10x35.58.22036		Шпилька
5	НШ-32-3		Насос правый
6	У35.615-01.523		Прокладка
7	У35.615-01.519		Крышка
8	У35.615-01.524		Прокладка
9	В25.13942		Кольцо
10	В35.13942		Кольцо
11	У35.615-01.517		Муфта
12	351.38.01.519		Крынка
13	М10x25.7796		Болт
14	У35.615-04.030		Трубопровод
15	8.6402		Шайба
16	М8х20.7796		Болт
17	040-045-30.9833		Кольцо
18	У35.615-01.518		Муфта
19	В75.13942		Кольцо
20	115.8338		Подшипник
21	В115.13943		Кольцо
22	У35.615-01.516		Шестерня
23	У35.615-00.559		Кольцо
24	351.38.01.518		Муфта
25	В55.13942		Кольцо
26	В16.13942		Кольцо
27	351.38.01.523		Прокладка
28	НШ10Г-3П		Насос
29	М8х30.7796		Болт
30	32x50/9-C7W2		Зажим TORRO
31	32x43-1,6.10362		Рукав (L=110мм)
32	У35.615-04.009		Штуцер
33	033-038-30.9833		Кольцо
