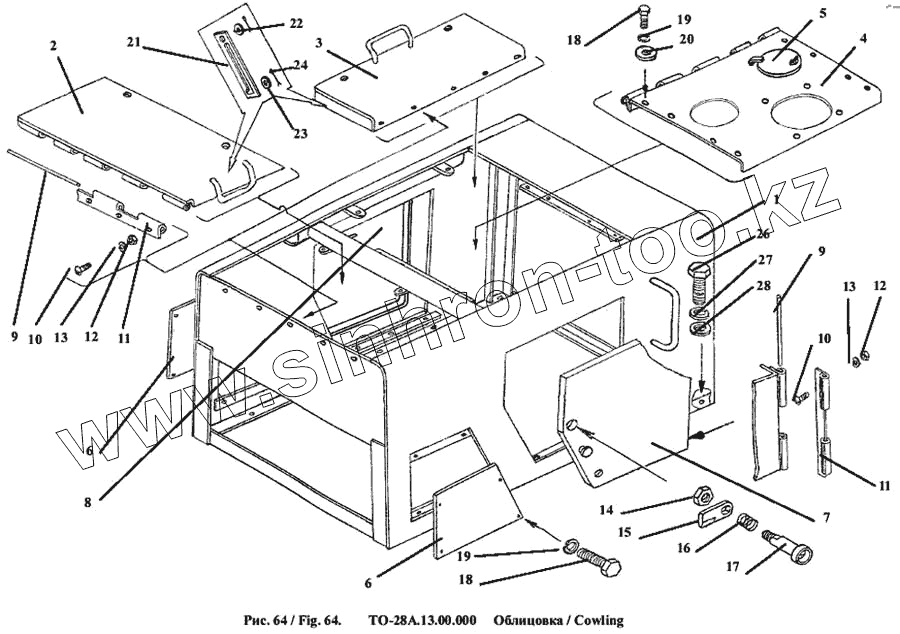

Каталог запасных частей к технике: Амкодор-342А (ТО-28А). Облицовка

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

9

10

10

11

11

12

12

13

13

14

15

16

17

18

18

19

19

20

21

22

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ТО-28А.13.02.000		Каркас
2	ТО-28А.13.01.000		Крышка
3	ТО-28А.13.04.000		Крышка
4	ТО-28А.13.03.000		Крышка
5	Д-565.9930-20		Крышка
6	ТО-18Б.83.00.006		Лист
7	ТО-28А.13.06.000		Люк
8	ТО-28А .13.07.000		Люк
9	ТО-18Б.83.15.001-03		Ось
10	ВМ6х16.17473		Винт
11	ДЭ-226.88.03.006		Петля
12	М6.5.5915		Гайка
13	6.6402		Шайба
14	М10.5916		Гайка
15	ТО-18Д.13.00.004		Защелка
16	ЛО-16.80.70.201		Пружина
17	ТО-18Д.13.00.003		Ось
18	М8х16.7796		Болт
19	8.6402		Шайба
20	А8.02.6958		Шайба
21	ТО-18Д.13.00.006		Полоса
22	6.02.11371		Шайба
23	А6.02.6958		Шайба
24	2х20.397		Шплинт
25	М12х20.7796		Болт
26	12.6402		Шайба
27	А12.02.6958		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
