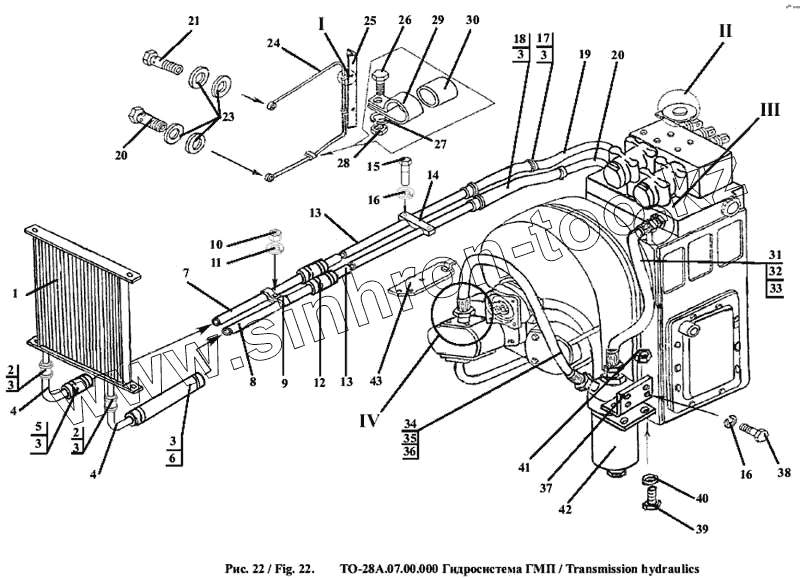

Каталог запасных частей к технике: Амкодор-342А (ТО-28А). Гидросистема ГМП
1
2
2
3
3
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 151А-1013030 | Радиатор масляный | |
| 2 | 32х43-1,6.10362 | Рукав (L=90 мм) | |
| 3 | 32-50/9-С7W2 | Зажимы ТОRRО | |
| 4 | ТО-28.07.03.003 | Труба | |
| 5 | 32х43-1,6.10362 | Рукав (L=90 мм) | |
| 6 | 32х43-1,6.10362 | Рукав (L=90 мм) | |
| 7 | ТО-28А.07.00.002 | Труба | |
| 8 | ТО-18Б.77.00.012 | Труба | |
| 9 | ТО-18.06.00.025 | Скоба | |
| 10 | М8.5915 | Гайка | |
| 11 | 8.6402 | Шайба | |
| 12 | 32х43-1,6.10362 | Рукав (L=90 мм) | |
| 13 | ТО-18Д.07.00.022 | Труба | |
| 14 | УДГ 1-17.05.007 | Колодка | |
| 15 | М10х45.7796 | Болт | |
| 16 | 10.6402 | Шайба | |
| 17 | 32х43-1,6.10362 | Рукав (L=90 мм) | |
| 18 | 32х43-1,6.10362 | Рукав (L=90 мм) | |
| 19 | ТО-18А.07.00.170 | Трубопровод | |
| 20 | ТО-28.07.03.040 | Трубопровод | |
| 21 | ТМ-59М.10.30.002 | Болт поворотный | |
| 22 | ТМ-59М.10.30.002-01 | Болт поворотный | |
| 23 | 14АО.23358 | Прокладка | |
| 24 | ТО-18А.07.00.600 | Маслоуказатель | |
| 25 | ТО-18А.07.00.001 | Козырек | |
| 26 | М6х16.7798 | Болт | |
| 27 | 6.6402 | Шайба | |
| 28 | М6.5915 | Гайка | |
| 29 | ТО-18А.11.00.009 | Хомут | |
| 30 | 500-1104540 | Втулка | |
| 31 | РВД16-550У М27х1,5 | Рукав | |
| 32 | РВД16-550УЭ М27х1,5 | Рукав | |
| 33 | РВД16-550Т М27х1,5 | Рукав | |
| 34 | РВД20-850У01 М33х2 | Рукав | |
| 35 | РВД20-850УЭ02 М33х2 | Рукав | |
| 36 | РВД20-850Т02 М33х2 | Рукав | |
| 37 | ТО-28А.07.00.004 | Кронштейн | |
| 38 | М10х20.7796 | Болт | |
| 39 | М12х35.7796 | Болт | |
| 40 | 12.6402 | Шайба | |
| 41 | М12.5915 | Гайка | |
| 42 | ТО-28А.07.04.000 | Фильтр магистральный | |
| 43 | ТО-18А.07.00.200 | Экран |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
