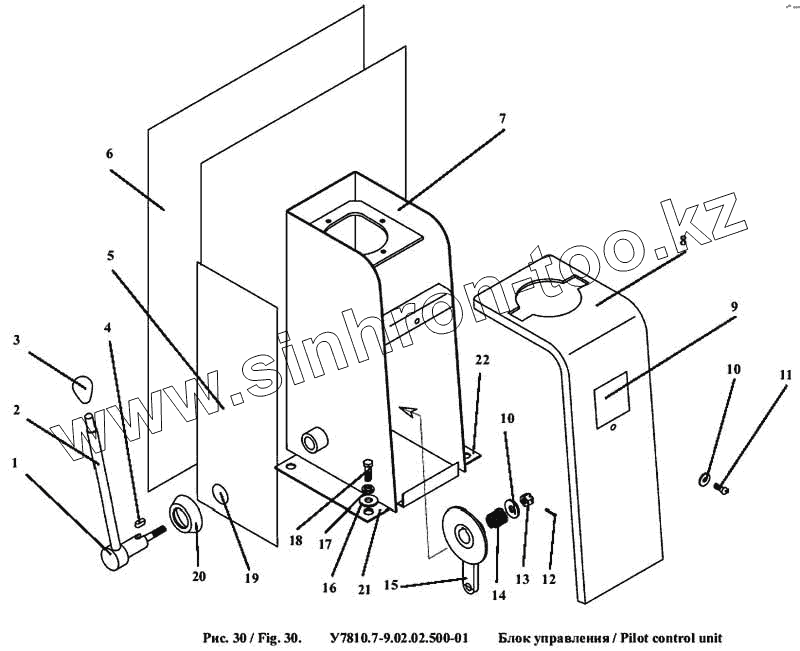

Каталог запасных частей к технике: Амкодор-342А (ТО-28А). Блок управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 У7810.7-9.02.02.450-01 Рычаг
2 У7810.7-9.02.02.007-01 Трубка
3 ТО-28.15.10.007 Ручка
4 6х14.24071 Шпонка
5 У7810.7-9.02.02.009-01 Обивка
6 У7810.7-9.02.02.011-01 Обивка
7 У7810.7-9.02.02.600-01 Корпус
8 У7810.7-9.02.02.501-01 Панель
9 У7810.7-9.03.25.004 Табличка
10 6.6958 Шайба
11 М6х16.17473 Винт
12 2,5х25.397 Шплинт
13 М8.5915 Гайка
14 6622.15.05.007 Пружина
15 У7810.7-9.02.02.480-01 Рычаг
16 8.6402 Шайба
17 8.6953 Шайба
18 М8х25.7796 Болт
19 6622.15.05.006 Прокладка
20 6622.15.05.005 Крышка
21 У7810.7-9.02.02.107-01 Уголок
22 У7810.7-9.02.02.106-01 Уголок
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
