Каталог запасных частей к технике: Амкодор-342 (ТО-28). Установка трубопроводов отопителя

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

3

3

4

5

6

7

8

9

10

11

12

13

14

15

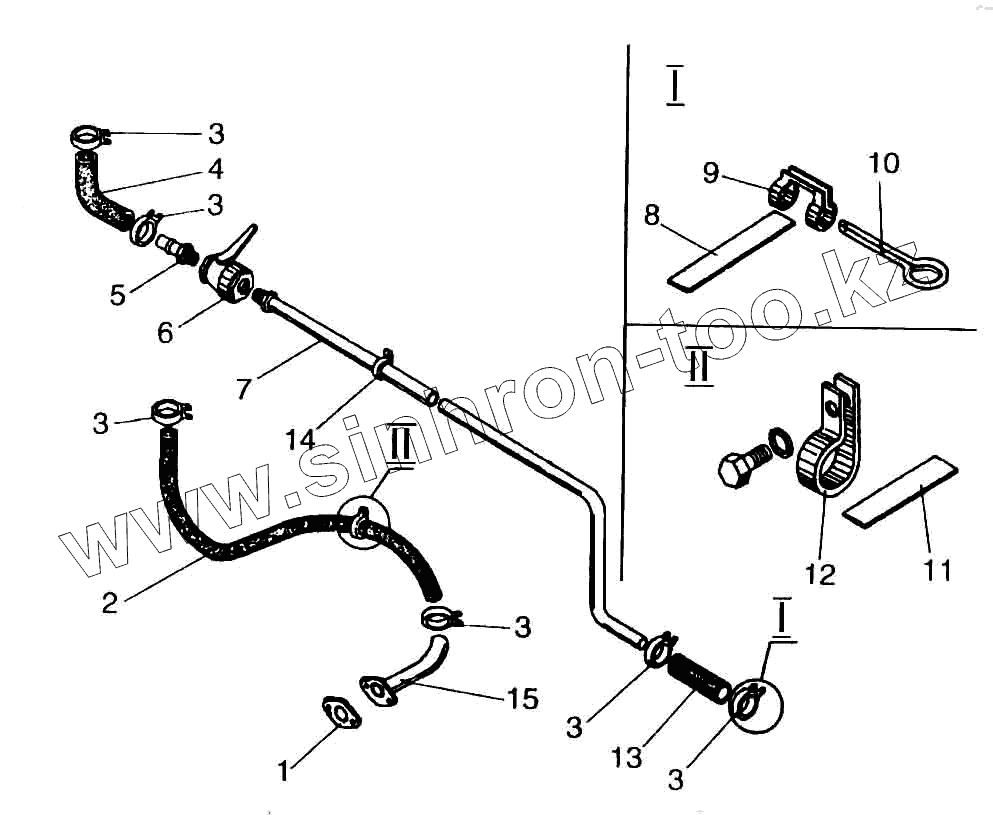

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ТО-18.02.05.007		Прокладка
2	16х25.10362		Рукав (L = 700)
3	ТО-18.02.02.600-01		Хомут
4	16х2510362		Рукав (L = 500 мм)
5	ТМ-59М.14.00.003		Штуцер
6	1235.220010-10		Кран разобщительный
7	ТО-18А.20.20.000		Трубопровод
8	ТО-18.02.02.603-02		Лента
9	ТО-18.02.02.601		Серьга
10	ТО-18.02.02.602		Шплинт
11	ТО-18.19.00.009		Прокладка
12	ЛО-16.80.00.005-1		Хомут
13	20х30.3.10362		Рукав
14	ТО-18.19.00.007		Хомут
15	ТО-18А.20.40.000		Трубопровод

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
