Каталог запасных частей к технике: Амкодор-342 (ТО-28). Управление
1
2
3
4
5
6
7
7
8
8
9
9
9
10
10
11
12
13
14
14
15
16
17
18
18
18
19
19
20
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43

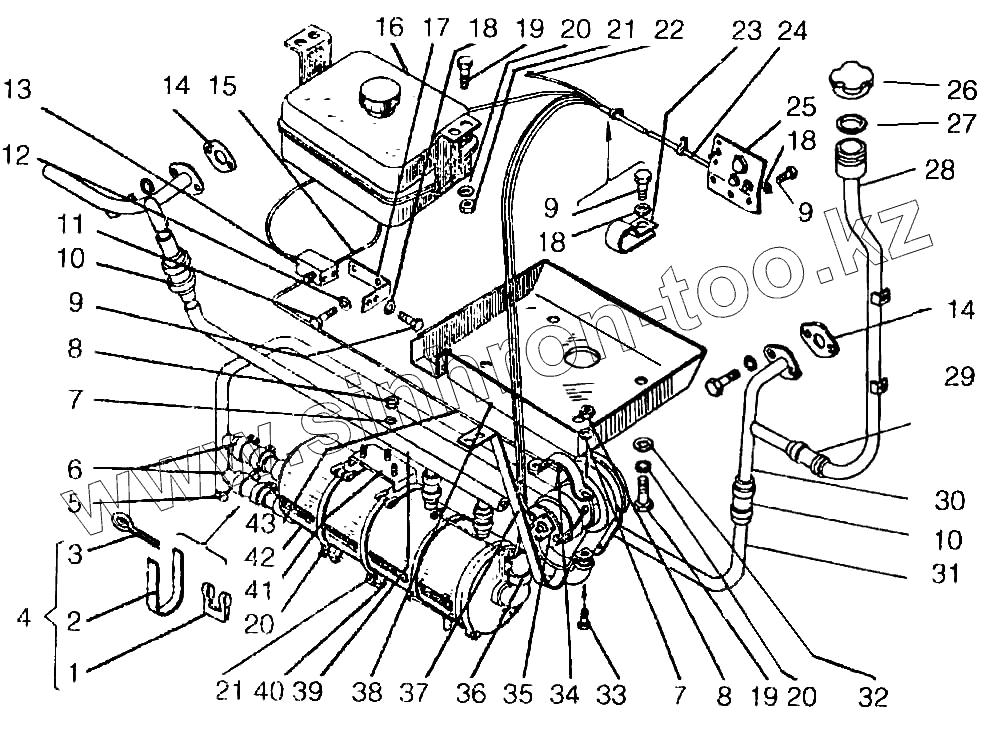

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ТО-18.02.02.601 | Серьга | |
| 2 | ТО-18.02.02.603-02 | Лента | |
| 3 | ТО-18.02.02.602 | Шплинт | |
| 4 | 10-18.02.02.600-02 | Хомут | |
| 5 | 353-1305010-А | Краник сливной | |
| 6 | 6,3-25-36.18698 | Рукав (L = 60мм) | |
| 7 | 10.6402 | Шайба | |
| 8 | М10,5915 | Гайка | |
| 9 | М6х18.7798 | Болт | |
| 10 | 20х29-110-16.10362 | Рукав деталь | |
| 11 | М12х25.7796 | Болт | |
| 12 | 12.6402 | Шайба | |
| 13 | ПЖ6300-1015500 | Электромагнитный клапан | |
| 14 | ТО-18.02.05.007 | Прокладка | |
| 15 | 6х14-16.10362 | Рукав (L = 800 мм) | |
| 16 | ТО-18.02.03.000 | Бак топливный | |
| 17 | ТО-18.02.05.008 | Кронштейн | |
| 18 | 6.6402 | Шайба | |
| 19 | М8х16.7796 | Болт | |
| 20 | 8.6402 | Шайба | |
| 21 | М8.5915 | Гайка | |
| 22 | ТМ59.6000-27 | Кнопка | |
| 23 | ТО-18А11.00.009 | Хомут | |
| 24 | ТО-18.02.05.100 | Жгут проводов | |
| 25 | ТО-13.02.05.300 | Щиток приборов подогревателя | |
| 26 | ТО-18.02.05.013 | Крышка | |
| 27 | ТО-18.02.05.012 | Прокладка | |
| 28 | ТО-18.02.05.900 | Труба заливная | |
| 29 | 20х29-110-16.10362 | Рукав деталь | |
| 30 | ТО-18.02.05750 | Трубопровод | |
| 31 | ТО-18.02.05.150 | Трубопровод подводящий | |
| 32 | 8.1.1371 | Шайба | |
| 33 | М10х25.7796 | Болт | |
| 34 | ТО-18.02.105.009 | Хомут | |
| 35 | ПЖ6-300-10.15010-А | Вентилятор подогревателя | |
| 36 | 42-54.5-50-0.5(5) | Рукав-деталь | |
| 37 | ТО-18.02.05.600 | Кронштейн установки | |
| 38 | ТО-18.02.05.600 | Кронштейн установки | |
| 39 | ТО-18.02.05.550 | Трубопровод отводящей | |
| 40 | 18х35.7796 | Болт | |
| 41 | ТО-16.02.05.920 | Кронштейн подогревателя с хомутами в сборе | |
| 42 | ПЖ6-300-1015010-А | Котел пускового подогревателя в сборе | |
| 43 | ТО-18.02.05.200 | Топливопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
