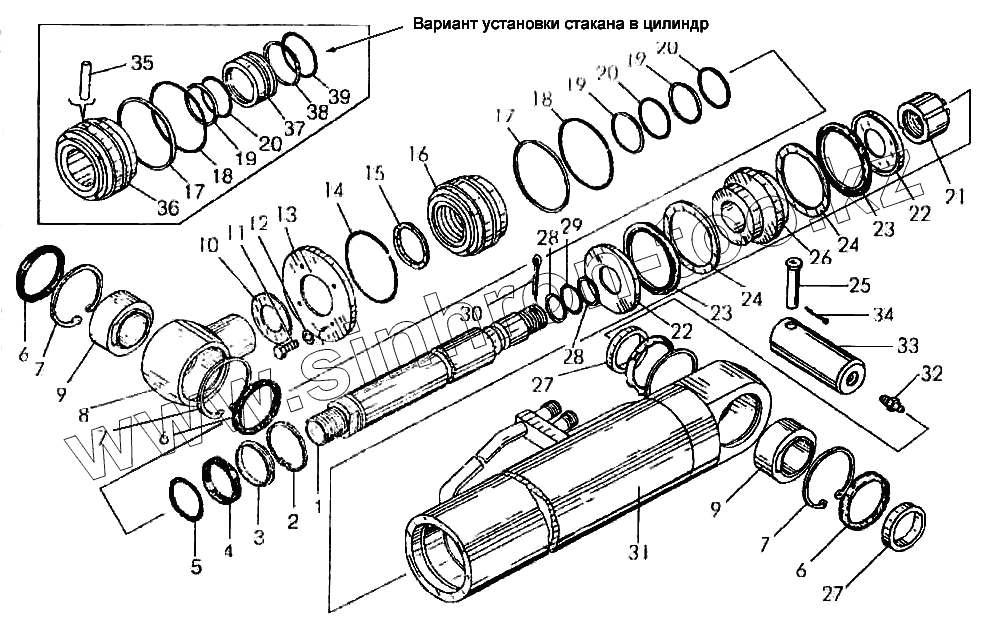

Каталог запасных частей к технике: Амкодор-342 (ТО-28). Цилиндр ковшовый
1
2
3
4
5
6
6
6
7
7
7
8
9
9
10
11
12
13
14
15
16
17
17
18
18
19
19
19
20
20
20
21
22
22
23
23
24
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ТО-28.06.03.002 | Шток | |
| 2 | В100.13943 | Кольцо | |
| 3 | ТО-28.06.03.006 | Манжетодержатель | |
| 4 | 3-100х80-6.14896 | Манжета | |
| 5 | ТО-28.06.03.011 | Кольцо защитное | |
| 6 | 1,2-100х125.8752 | Манжета | |
| 7 | В125.13943 1 | Кольцо | |
| 8 | ТО-28.06.03005 | Проушина | |
| 9 | ШСЛ-80 | Подшипник | |
| 10 | ТО-28.06.03.004 | Шайба | |
| 11 | М8х30.7796 | Болт | |
| 12 | 8.6402 | Шайба | |
| 13 | ТО-28.06.03.003 | Крышка | |
| 14 | ТО-28.06.03.001 | Кольцо упорное | |
| 15 | 1-80.24811 | Грязесъемник | |
| 16 | ТО-28.06.03.019 | Стакан | |
| 17 | ТО-28.06.03.009 | Кольцо защитное | |
| 18 | 150-160-58.9833 | Кольцо | |
| 19 | ТО-28.06.03.008 | Кольцо защитное | |
| 20 | 080-090-58.9833 | Кольцо | |
| 21 | ТО-28.06.03.013 | Гайка | |
| 22 | ТО-28.06.03.007 | Манжетодержатель | |
| 23 | 3-160х130-6.14896 | Манжета | |
| 24 | ТО-28.06.03.012 | Кольцо защитное | |
| 25 | 6-16х110.9650 | Ось | |
| 26 | ТО-28.06.03.400 | Поршень | |
| 27 | ТО-28.14.00.017 | Втулка | |
| 28 | ТО-28.06.03.014 | Кольцо защитное | |
| 29 | 050-060-58.9833 | Кольцо | |
| 30 | 8х90.397 | Шплинт | |
| 31 | ТО-28.06.03.100 | Цилиндр | |
| 32 | 13.19853 | Масленка | |
| 33 | ТО-28.14.00.003 | Палец | |
| 34 | 4х25.397 | Шплинт | |
| 35 | 676х36.3128 | Штифт | |
| 36 | ТО-28.06.03.015 | Стакан (ТО-28.06.03.1) | |
| 37 | ТО-28.06.03.016 | Втулка | |
| 38 | ТО-28.06.03.017 | Кольцо защитное | |
| 39 | 090-100-58.9833 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
