Каталог запасных частей к технике: Амкодор-342 (ТО-28). Пневмосистема
1
2
3
4
5
6
6
7
8
8
8
9
10
10
10
11
11
11
12
13
14
15
15
15
16
16
16
16
17
18
19
20
21
22
23
24
24
25
25
26

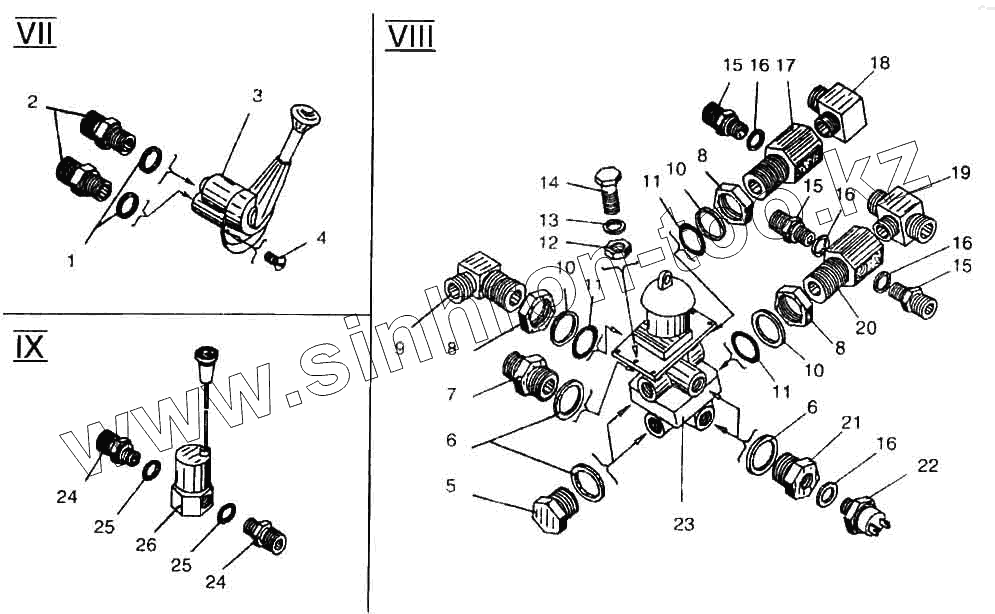

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 14М3.23358 | Прокладка | |
| 2 | ТО-28.18.00.014 | Штуцер | |
| 3 | 100-3537010 | Кран тормозной обратного действия с ручным управлением | |
| 4 | ВМ6х10.17475 | Винт | |
| 5 | ТО-28.18.00.063 | Пробка | |
| 6 | 22М3.23358 | Прокладка | |
| 7 | ТО-28.18.00.064 | Штуцер | |
| 8 | М22.15803 | Контргайка | |
| 9 | ТО-28.18.00.032 | Угольник | |
| 10 | ТО-28.18.00.019 | Шайба | |
| 11 | 029-023-25.9833 | Кольцо | |
| 12 | М10.5915 | Гайка | |
| 13 | 10.6402 | Шайба | |
| 14 | М10х30.7796 | Болт | |
| 15 | ТО-28.18.00.012 | Штуцер | |
| 16 | 12М3.23358 | Прокладка | |
| 17 | ТО-28.18.00.023 | Переходник | |
| 18 | ТО-18.18.00.022 | Угольник ввертной | |
| 19 | ТО-18.18.00.015 | Тройник ввертный | |
| 20 | ТО-28.18.00.022 | Переходник | |
| 21 | ТО-28.18.00.061 | Переходник | |
| 22 | ММ125Д-3810600 | Датчик | |
| 23 | 100-3514008 | Кран тормозной двухсекционный с рычагом | |
| 24 | Та28.18.00.011 | Штуцер | |
| 25 | 10М3.23358 | Прокладка | |
| 26 | 15.3741.000 | Клапан электромагнитный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
