Каталог запасных частей к технике: Амкодор-342 (ТО-28). Передача гидромеханическая
1
2
3
3
4
4
5
5
6
7
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
21
22
22
23
24
24
25
26
27
28
29
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44

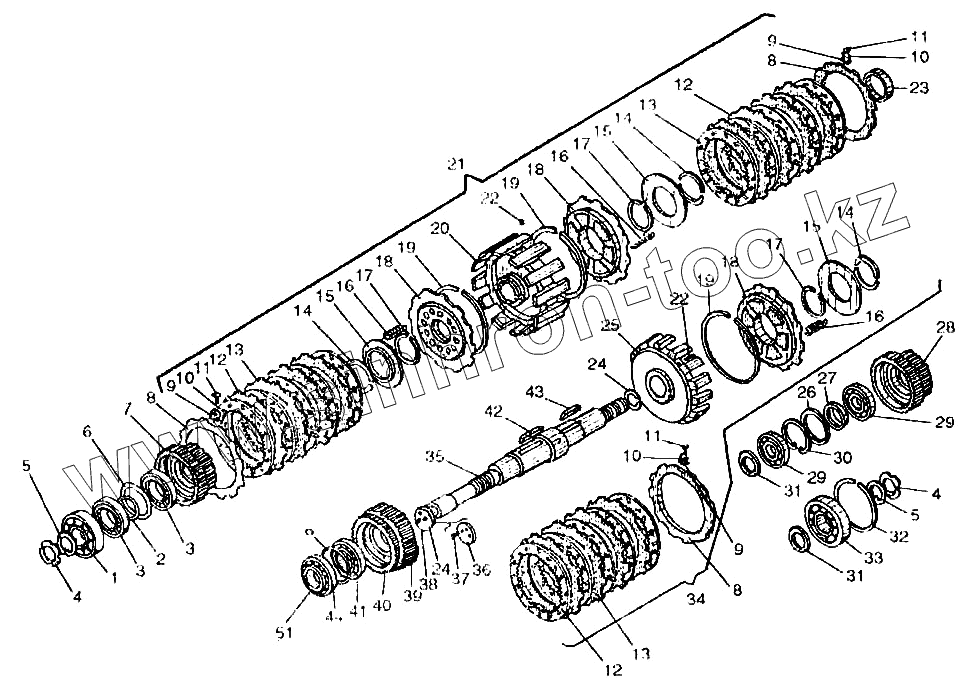

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РN-69/М-86100 | Шарикоподшипник | |
| 2 | 605-00-021 | Кольцо | |
| 3 | РN-69/М-86100 | Шарикоподшипник | |
| 4 | 606-00-106 | Гайка круглая | |
| 5 | 606-00-108 | Шайба отгибная | |
| 6 | WЕ-100/13943 | Кольцо замковое пружинящее | |
| 7 | 605-00-040 | Шестерня | |
| 8 | 605-01-003 | Диск упорный | |
| 9 | 605-01-009 | Камень | |
| 10 | 605-01-018 | Подкладка прямоугольная | |
| 11 | РN-58/М-82117 | Болт М6х16 | |
| 12 | 605-01-016 | Диск ведущий | |
| 13 | 605-01-010 | Диск ведомый | |
| 14 | 605-01-007 | Кольцо замковое пружинящее | |
| 15 | 605-01-005 | Кольцо упорное | |
| 16 | 605-01-004 | Пружина | |
| 17 | 605-01-011 | Кольцо уплотнительное | |
| 18 | 605-11-002 | Поршень муфты | |
| 19 | 605-01-006 | Кольцо уплотнительное | |
| 20 | 605-02-001 | Корпус | |
| 21 | 605-02-000 | Муфта фрикционная двойная | |
| 22 | 605-01-008 | Дроссель | |
| 23 | 606-00-009 | Втулка | |
| 24 | 605-00-045 | Кольцо уплотнительное | |
| 25 | 605-01-001 | Корпус | |
| 26 | 606-00-004 | Втулка | |
| 27 | 606-00-008 | Втулка | |
| 28 | 605-00-025 | Шестерня | |
| 29 | РN-55/М-86182 | Подшипник качения № 1210(42210) | |
| 30 | WЕ-90.13943 | Кольцо замковое пружинящее | |
| 31 | 605-00-026 | Кольцо | |
| 32 | РN-68/М-8691 | Кольцо замковое пружинящее R130 | |
| 33 | РN-69/М-86100 | Шарикоподшипник | |
| 34 | 605-01-000 | Муфта фрикционная | |
| 35 | 605-00-044 | Валик ведуний | |
| 36 | 605-00-016 | Шайба | |
| 37 | РN-68/М-82117 | Болт М10х20-Р-8.8 | |
| 38 | 605-00-046 | Кольцо упорное | |
| 39 | РКIV-1/4-12721 | Пробки | |
| 40 | 605-00-050 | Шестерня | |
| 41 | РIV-69/М86100 | Шарикоподшипник 6013 | |
| 42 | 605-00-048 | Шпонка специальная | |
| 43 | 605-00-047 | Шпонка специальная | |
| 44 | 605-00-022 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
