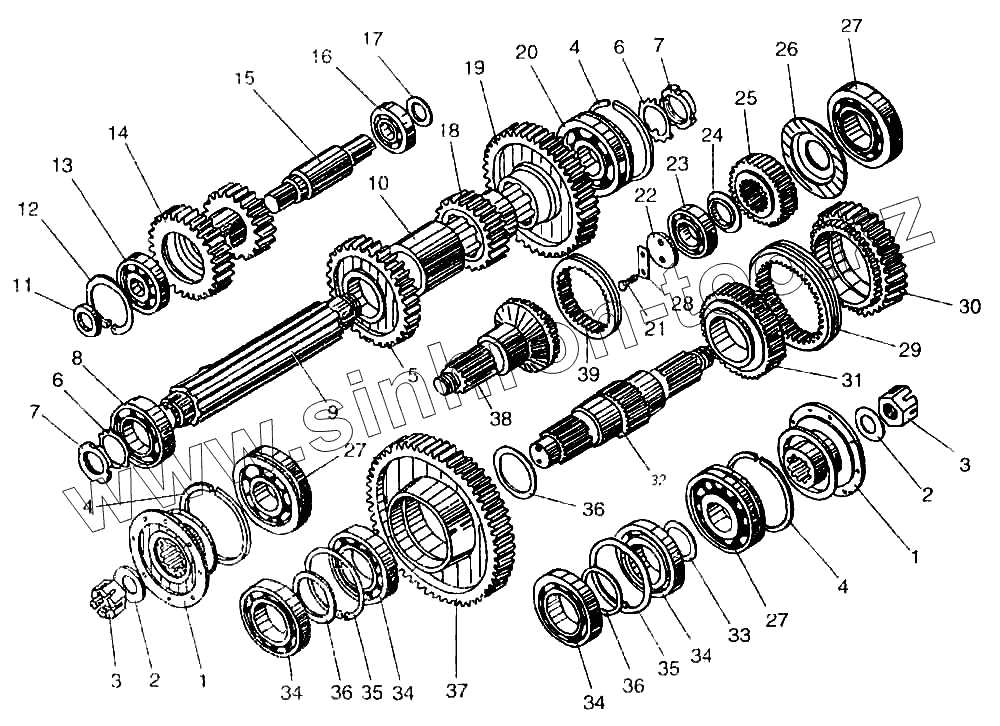

Каталог запасных частей к технике: Амкодор-342 (ТО-28). Передача гидромеханическая
1
1
2
2
3
3
4
4
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
28
29
30
31
32
33
34
34
34
34
35
35
36
36
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 606-00-040 | Фланец | |
| 2 | 606-00-072 | Шайба | |
| 3 | 606-00-071 | Гайка | |
| 4 | РN-68/М-86491 | Кольцо замковое пружинящее | |
| 5 | 605-10-038 | Шестерня | |
| 6 | 606-10-108 | Шайба отгибная | |
| 7 | 606-00-106 | Гайка круглая | |
| 8 | РN-69/М-86100 | Шарикоподшипник | |
| 9 | 606-00-012 | Валик промежуточный | |
| 10 | 605-00-036 | Втулка | |
| 11 | 606-00-043 | Втулка | |
| 12 | 13943-68 | Кольцо замковое пружинящее | |
| 13 | РN-69/М-69А-86100 | Шарикоподшипник | |
| 14 | 606-00-041 | Колесо зубчатое | |
| 15 | 606-00-042 | Валик | |
| 16 | РN-56/М-86186 | Подшипник качения | |
| 17 | 606-00-044 | Кольцо | |
| 18 | 605-10-028 | Шестерня | |
| 19 | 606-10-014 | Шестерня | |
| 20 | РN-69/М-86100 | Шарикоподшипник | |
| 21 | РN-59/М-82471 | Болт | |
| 22 | 060-90-76 | Планка закрепительная 55х25 | |
| 23 | РN-65/М-86100 | Шарикоподшипник | |
| 24 | 605-1-00-003 | Шайба | |
| 25 | 606-10-002 | Шестерня ведомого валика | |
| 26 | 605-1-00-005 | Шайба установочная | |
| 27 | РN-69А-86100 | Шарикоподшипник | |
| 28 | 060-89-76 | Планка закрепительная | |
| 29 | 606-10-021 | Каретка | |
| 30 | 606-00-018 | Шестерня | |
| 31 | 606-10-019 | Шестерня | |
| 32 | 605-1-10-001 | Валик ведомый | |
| 33 | 606-00-027 | Шайба | |
| 34 | Р1-69/М-86100 | Шарикоподшипник | |
| 35 | WЕ 125 | Кольцо замковое пружинящее | |
| 36 | 606-00-028 | Прокладка | |
| 37 | 605-1-00-007 | Шестерня | |
| 38 | 605-1-00-002 | Валик отключаемый | |
| 39 | 606-10-025 | Каретка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
