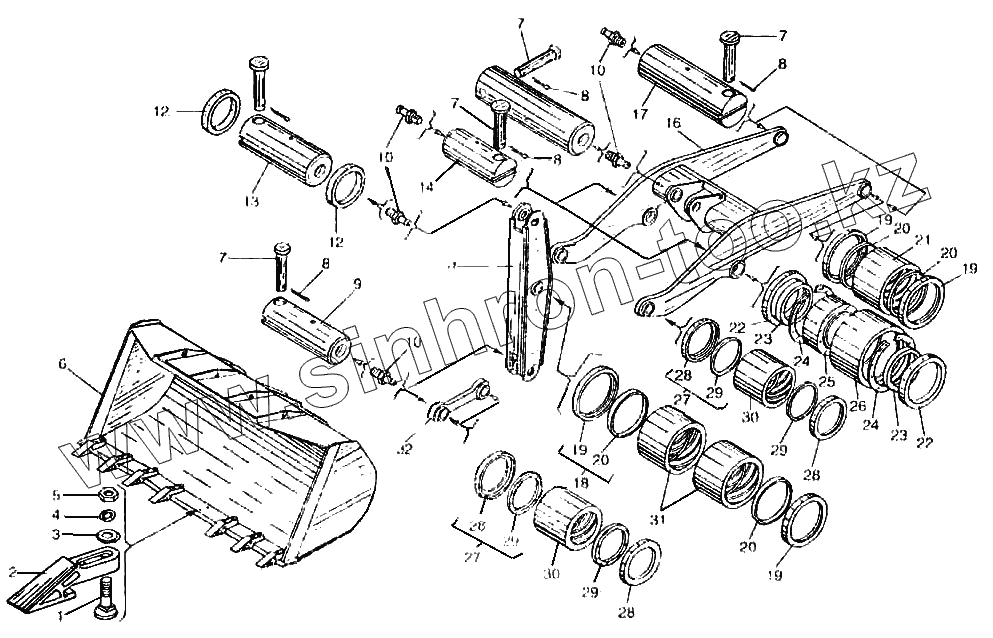

Каталог запасных частей к технике: Амкодор-342 (ТО-28). Оборудование погрузочное
1
2
3
4
4
5
6
7
7
7
7
8
8
8
8
9
10
10
10
11
12
12
13
14
16
17
18
19
19
19
19
20
20
20
20
21
22
22
23
23
24
24
25
26
27
27
28
28
28
28
29
29
29
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М20х100.7786 | Болт | |
| 2 | ТО-18А.14.09.001 | Зуб | |
| 3 | 20.11371 | Шайба | |
| 4 | 20.6402 | Шайба | |
| 4 | ТО-28.14.02.3 | Шайба | |
| 5 | М20.5915 | Гайка | |
| 6 | ТО-28.14.04.000 | Ковш | |
| 7 | 6-16х110.9650 | Ось | |
| 8 | 4х25.397 | Шплинт | |
| 9 | ТО-28.14.00.001 | Палец | |
| 10 | 13.19853 | Масленка | |
| 11 | ТО-28.14.02.000 | Коромысло | |
| 12 | ТО-28.14.00.017 | Втулка | |
| 13 | ТО-28.14.00.003 | Палец | |
| 14 | ТО-28.14.00.002 | Палец | |
| 15 | ТО-28.14.00.004 | Палец | |
| 16 | ТО-28.14.05.000 | Стрела | |
| 17 | ТО-28.14.00.015 | Палец | |
| 18 | ТО-28.14.02.300 | Уплотнение | |
| 19 | ТО-28.14.02.202-01 | Каркас | |
| 20 | 080-090-56.9833 | Кольца | |
| 21 | ТО-28.14.05.002 | Втулка | |
| 22 | 1.2-80х105.6752 | Манжета | |
| 23 | ТО-28.14.00.006 | Втулка | |
| 24 | В90.13943 | Кольцо | |
| 25 | ВС-60.3635 | Подшипник | |
| 26 | ШСЛ-60.3635 | Подшипник | |
| 27 | ТО-28.14.02.200 | Уплотнение | |
| 28 | ТО-28.14.02.202 -01 | Каркас | |
| 29 | ТО-28.14.02.201 | Уплотнитель | |
| 30 | ТО-28.14.03.001 | Втулка | |
| 31 | ТО-28.14.02.001 | Втулка | |
| 32 | ТО-186.14.03.000 | Тяга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
