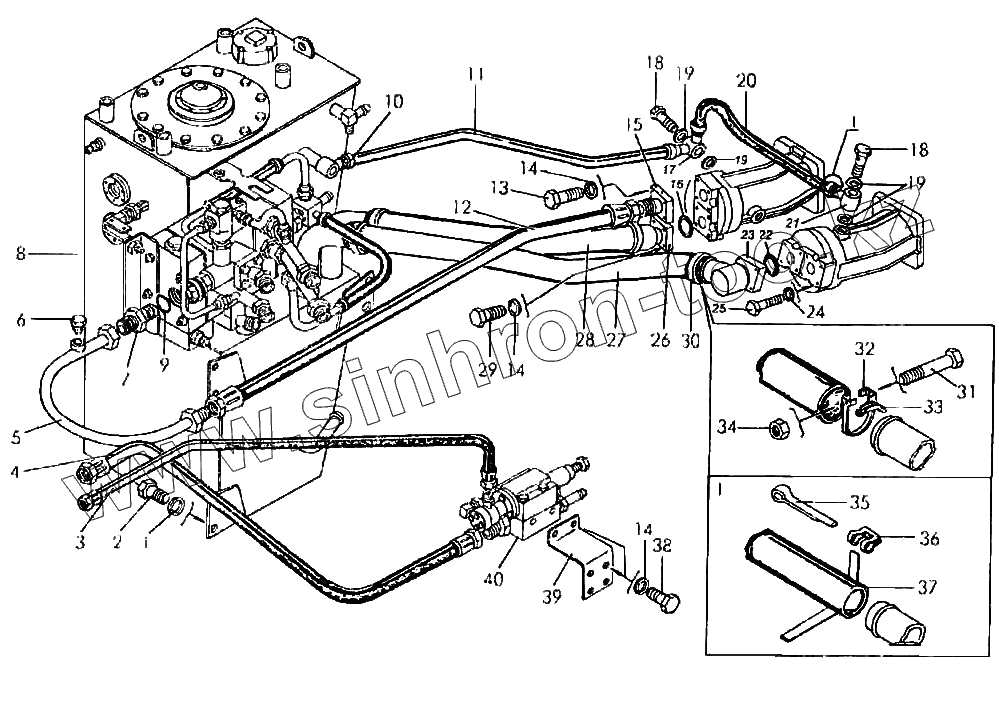

Каталог запасных частей к технике: Амкодор-342 (ТО-28). Насосная станция
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
18
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16.6402 | Шайба | |
| 2 | М16х30.7796 | Болт | |
| 3 | РВД12х850У.М22х1,5 | Рукав (РВД12х850УЭМ22х1,5 РВД12х850ТМ22х1,5) | |
| 4 | РВД20х850У.М22х1,6 | Рукав (РВД20х850УЭМ22х1,5 РВД12х850ОТ.М22х1,5) | |
| 5 | ТО-28.30.00.020 | Трубопровод | |
| 6 | Д-902.61.50.014 | Пробка | |
| 7 | ТО-28.30.00.002 | Штуцер | |
| 8 | ТО-28.30.01.000 | Гидробак | |
| 9 | 029-035-36.9833 | Кольцо | |
| 10 | ТО-18.02.02.600-01 | Хомут | |
| 11 | 16х26,5.10362 | Рукав-деталь | |
| 12 | РВД25-25-780У | Рукав (РВД25-25-780-У-УЭ) | |
| 13 | М12х40.7796 | Болт | |
| 14 | 12.6402 | Шайба | |
| 15 | ТО-28.30.00.010 | Штуцер фланцевый | |
| 16 | 055-060-30.9833 | Кольцо | |
| 17 | ТО-28.26.00.140 | Угольник поворотный | |
| 18 | ТО-28.26.00.005 | Болт зажимной | |
| 19 | Д-565.4600-33 | Прокладка | |
| 20 | 16х26,5.10362 | Рукав-деталь | |
| 21 | ТО-28.26.00.120 | Угольник поворотный | |
| 22 | 039-045-36.9833 | Кольцо | |
| 23 | ТО-2830.03.000 | Патрубок | |
| 24 | 10.6402 | Шайба | |
| 25 | М10х35.7796 | Болт | |
| 26 | ТО-28.30.04.000 | Патрубок | |
| 27 | 48х82.10362 | Рукав (L=500) | |
| 28 | 48х62.10362 | Рукав (L=200) | |
| 29 | М12х35.7796 | Болт | |
| 30 | ЛО-16.90.00.920 | Хомут | |
| 31 | М8х50.7796 | Болт | |
| 32 | ЛО-16.90.00.921 | Хомут | |
| 33 | ЛО-16.90.00.922 | Вкладыш | |
| 34 | М8.5915 | Гайка | |
| 35 | ТО-18.02.02.602 | Шплинт | |
| 36 | ТО-18.02.02.601 | Серьга | |
| 37 | ТО-18.02.02.603-01 | Лента | |
| 38 | М12х25.7796 | Болт | |
| 39 | ТО-28.30.00.001 | Кронштейн | |
| 40 | ТО-28.30.12.001 | Клапан приоритетный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
