Каталог запасных частей к технике: Амкодор-342 (ТО-28). Клапан

Тип техники

Марка

Модель

Схема

1

2

2

2

3

3

4

4

5

5

6

7

8

9

10

11

12

13

14

14

15

16

17

18

19

20

21

21

22

23

24

25

26

27

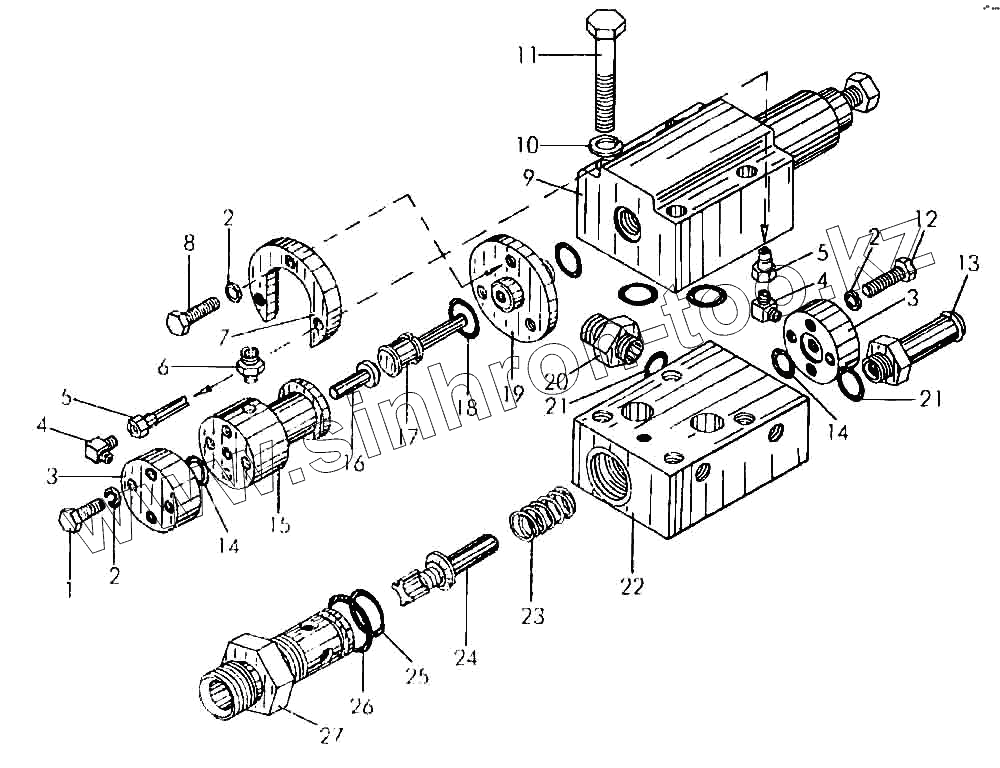

Позиция на иллюстрации	Заводской номер детали		Название детали
1	М8х30.7796		Болт
2	8.64021		Шайба
3	ТО-28.30.10.002		Фланец
4	ТО-28.30.10.003		Угольник
5	ТО-28.30.10.300		Трубопровод
6	ТО-28.29.10.001		Штуцер
7	ТО-28.30.10.103		Фланец
8	М8х20.7796		Болт
9	ПГ654-34М		Гидроклапан давления
10	12.6402		Шайба
11	М12х70.7796		Болт
12	М8х30.7796		Болт
13	ТО-28.08.38.000		Штуцер
14	012-016-25.9833		Кольцо
15	ТО-28.30.10.106		Корпус
16	ТО-28.30.10.105		Плунжер
17	ТО-28.30.10.104		Толкатель
18	024-030-36.9833		Кольцо
19	ТО-28.30.10.102		Фланец
20	ТО-28.08.00.022		Штуцер
21	019-023-25.9833		Кольцо
22	ТО-28.30.10.001		Плита
23	ТО-28.08.25.007		Пружина
24	ТО-28.08.25.003		Клапан
25	023-028-30.9833		Кольцо
26	029-035-36.9833		Кольцо
27	ТО-28.30.10.005		Седло

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
