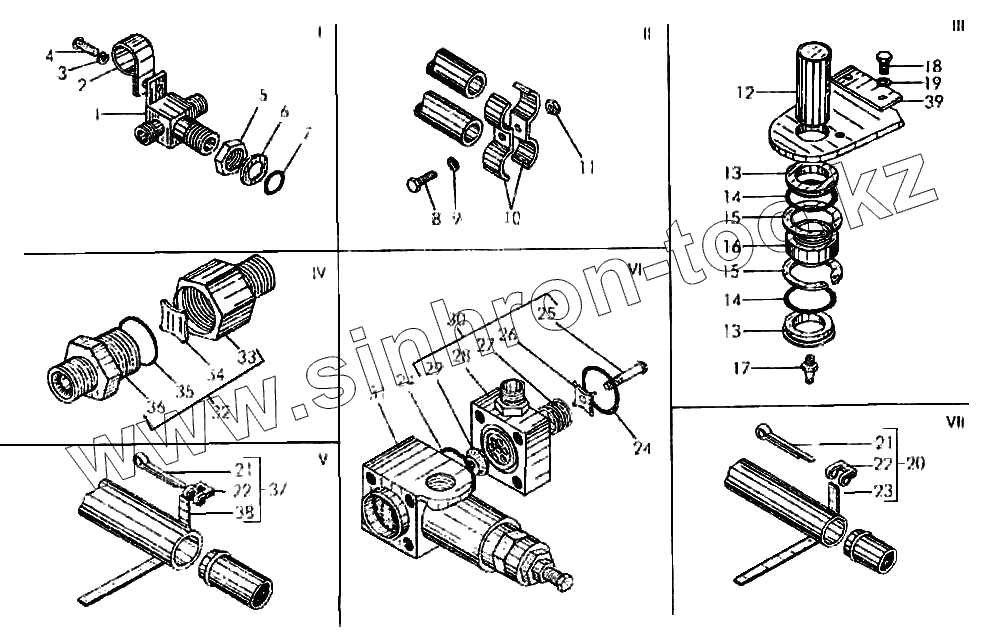

Каталог запасных частей к технике: Амкодор-342 (ТО-28). Гидросистема рулевого управления
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
21
22
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ТО-18А.08.00.260 | Тройник | |
| 2 | ТО-18А.08.00.014 | Хомут | |
| 3 | 6.6402 | Шайба | |
| 4 | ВМ6х16.17473 | Винт | |
| 5 | ТО-28.08.00.017 | Гайка установочная | |
| 6 | ТО-28.08.00.018 | Шайба защитная | |
| 7 | 024-029-30.9833 | Кольцо | |
| 8 | 2М8х30.7796 | Болт | |
| 9 | 8.6402 | Шайба | |
| 10 | ТО-18.06.00.025 | Скоба | |
| 11 | М8.5915 | Гайка | |
| 12 | ТО-18А.08.00.004 | Палец | |
| 13 | ТО-18А.08.00.015 | Держатель | |
| 14 | 050-060-58.9833 | Кольцо | |
| 15 | 370.13943 | Кольцо | |
| 16 | ШС40.3635 | Подшипник | |
| 17 | 1.3.19853 | Масленка | |
| 18 | М12х30.7796 | Болт | |
| 19 | 12.6402 | Шайба | |
| 20 | ТО-18А.02.02.600-01 | Хомут | |
| 21 | ТО-18.02.02.602 | Шплинт | |
| 22 | ТО-18.02.02.601 | Серьга | |
| 23 | ТО-18.02.02.600-02 | Хомут | |
| 24 | 039-045-36.9833 | Кольцо | |
| 25 | ВМ6х35.17473 | Винт | |
| 26 | ТО-28.29.17.002 | Шайба | |
| 27 | ТО-28.29.17.003 | Пружина | |
| 28 | ТО-2829.17.020 | Корпус | |
| 29 | ТО-28.29.17.001 | Клапан | |
| 30 | ТО-28.08.17.000 | Клапан обратный | |
| 31 | 521.200600 | Клапан предохранительный | |
| 32 | ТО-28.29.19.000 | Клапан обратный | |
| 33 | ТО-18А.06.07.002 | Корпус клапана | |
| 34 | ТО-28.08.19.001 | Шайба | |
| 35 | 040-045-30.9833 | Кольцо | |
| 36 | ТО-18А.06.00.004 | Штуцер | |
| 37 | ТО-18.02.02.600-02 | Хомут | |
| 38 | ТО-18.02.02.600-01 | Хомут | |
| 39 | ТО-18А.08.00.007 | Ригель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
