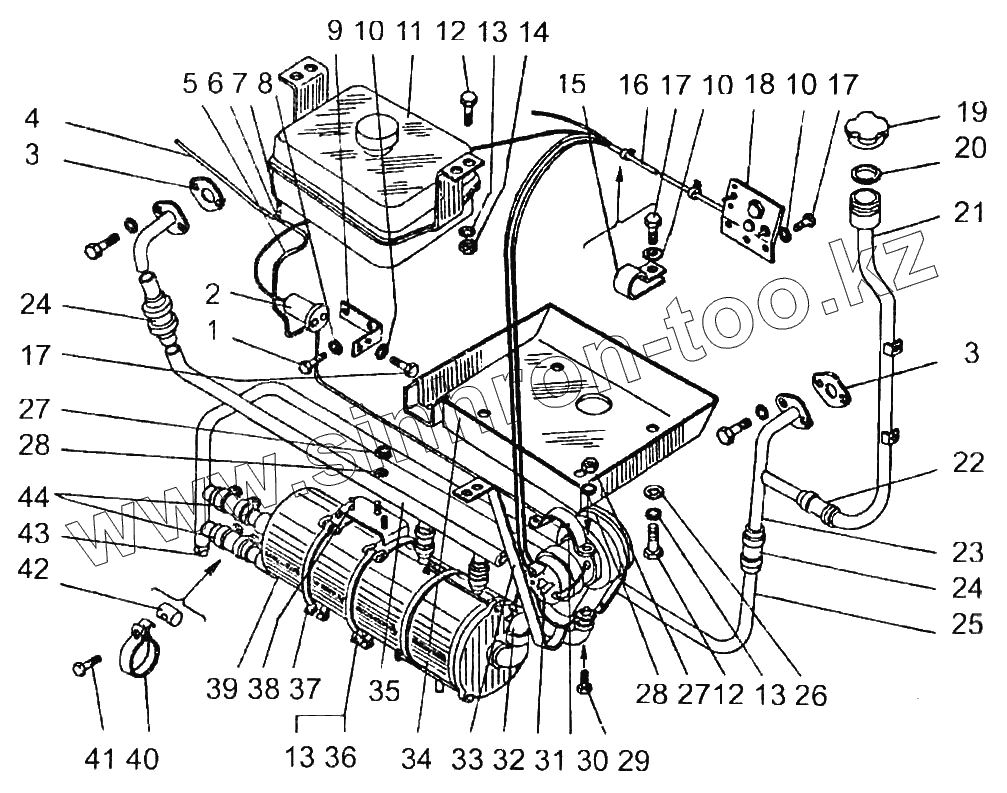

Каталог запасных частей к технике: Амкодор-333 (ТО-18Б). Установка подогревателя
1
2
3
3
4
5
6
7
8
9
10
10
10
11
12
12
13
13
13
14
15
16
17
17
17
18
19
20
21
22
23
24
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М12х25.7796 | Болт | |
| 2 | ПЖ 6300-1015500 | Электромагнитный клапан | |
| 3 | ТО-18.02.05.007 | Прокладка | |
| 4 | 6х14-16.10362 | Рукав (L = 800 мм) | |
| 5 | 6х14-16.10362 | Рукав (L = 800 мм) | |
| 6 | ТО-28.02.03.000 | Тройник | |
| 7 | 6х14-16.10362 | Рукав (L = 800 мм) | |
| 8 | 12.6402 | Шайба | |
| 9 | ТО-18.02.05.008 | Кронштейн | |
| 10 | 6.6402 | Шайба | |
| 11 | ТО-18.02.03.000 | Бак топливный | |
| 12 | М8х16.7796 | Болт | |
| 13 | 8.6402 | Шайба | |
| 14 | М8.5915 | Гайка | |
| 15 | ТО-18А.11.00.009 | Хомут | |
| 16 | ТО-18.02.05.400 | Жгут проводов | |
| 17 | М6х18.7796 | Болт | |
| 18 | ТО-18.02.05.300 | Щиток приборов подогревателя | |
| 19 | ТО-18.02.05.013 | Крышка | |
| 20 | ТО-18.02.05.012 | Прокладка | |
| 21 | ТО-18.02.05.900 | Труба заливная | |
| 22 | 20х29-110-16.10362 | Рукав деталь | |
| 23 | ТО-18.02.05.750 | Трубопровод | |
| 24 | 20х29-110-16.10362 | Рукав деталь | |
| 25 | ТО-18.02.05.150 | Трубопровод подводящий | |
| 26 | 8.11371 | Шайба | |
| 27 | М10.5915 | Гайка | |
| 28 | 10.6402 | Шайба | |
| 29 | М10х25.7796 | Болт | |
| 30 | ТО-18.02.105.009 | Хомут | |
| 31 | ПЖ6-300-10.15010А | Вентилятор подогревателя | |
| 32 | 42-54.5-50-0.5(5) | Рукав-деталь | |
| 33 | ТО-18.02.05.600 | Кронштейн установки | |
| 34 | ТО-18.02.05.800 | Поддон | |
| 35 | ТО-18.02.05.550 | Трубопровод отводящей | |
| 36 | М8.5915 | Гайка | |
| 37 | М8х35.7796 | Болт | |
| 38 | ТО-18.02.05.920 | Кронштейн подогревателя с хомутами в сборе | |
| 39 | ПЖ6-300-1015010А | Котел пускового подогревателя в сборе | |
| 40 | Д-902.48.00.800 | Хомут | |
| 41 | ТМ-59.0100-05 | Винт специальный | |
| 42 | ТМ-59.7000-30 | Ось | |
| 43 | 353-1305010-А | Краник сливной | |
| 44 | 63-25-36 18698 | Рукав (L = 60 мм) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
