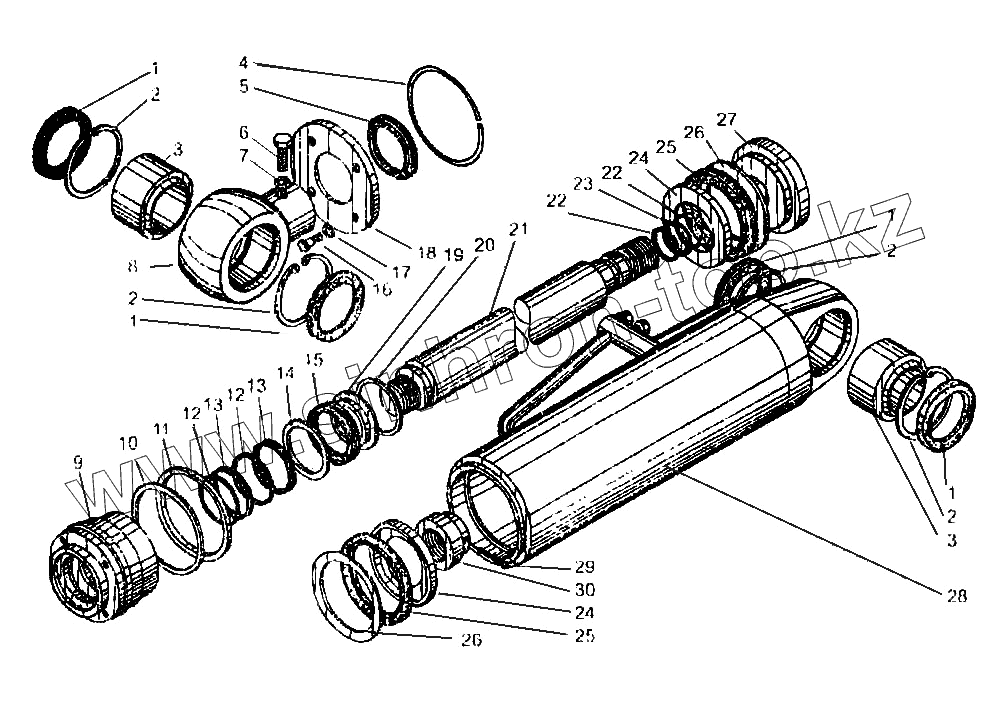

Каталог запасных частей к технике: Амкодор-333 (ТО-18Б). Цилиндр ковшовый
1
1
1
1
2
2
2
2
3
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2-100х125-2.8752 | Манжета | |
| 2 | А125.13943 | Кольцо | |
| 3 | ШСЛ-8.37006068 | Подшипник | |
| 4 | ТО-28.06.03 001 | Кольцо опорное | |
| 5 | 1-80.248И | Грязесьемник | |
| 6 | ВМ10х30.1481 | Винт | |
| 7 | М10.5919 | Гайка | |
| 8 | ТО-186.06.03.002 | Проушина | |
| 9 | ТО-28.06.03.019 | Стакан | |
| 10 | ТО-28 06.03.009 | Кольцо занятное | |
| 11 | 150-160-46.9833 | Кольцо | |
| 12 | ТО-28 06.03.008 | Кольцо защитное | |
| 13 | 080-090-58 9833 | Кольцо | |
| 14 | ТО-28.06.03.011 | Кольцо защитное | |
| 15 | 3-100х80 14896 | Манжета | |
| 16 | М8х30.7796 | Болт | |
| 17 | 8.6402 | Шайба | |
| 18 | ТО-28.06.03.003 | Крышка | |
| 19 | ТО-28.06.03.006 | Манжетодержатель | |
| 20 | А100.13943 | Кольцо | |
| 21 | ТО-186.06.03.001 | Шток | |
| 22 | ТО-28.06.03 014 | Кольцо защитное | |
| 23 | 050-060-58.9833 | Кольцо | |
| 24 | ТО-28.06.03.007 | Манжетодержатель | |
| 25 | 3-160х130.14896 | Манжета | |
| 26 | 70-28.06.03.012 | Кольцо защитное | |
| 27 | ТО-28.06.03.400 | Поршень | |
| 28 | ТО-186.06.03.100 | Цилиндр | |
| 29 | 8х90.397 | Шплинт | |
| 30 | ТО-28.06 03.013 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
