Каталог запасных частей к технике: Амкодор-333 (ТО-18Б). Механизм управления

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

9

10

11

13

14

15

16

17

18

19

19

19

20

21

22

23

24

25

26

27

28

29

30

31

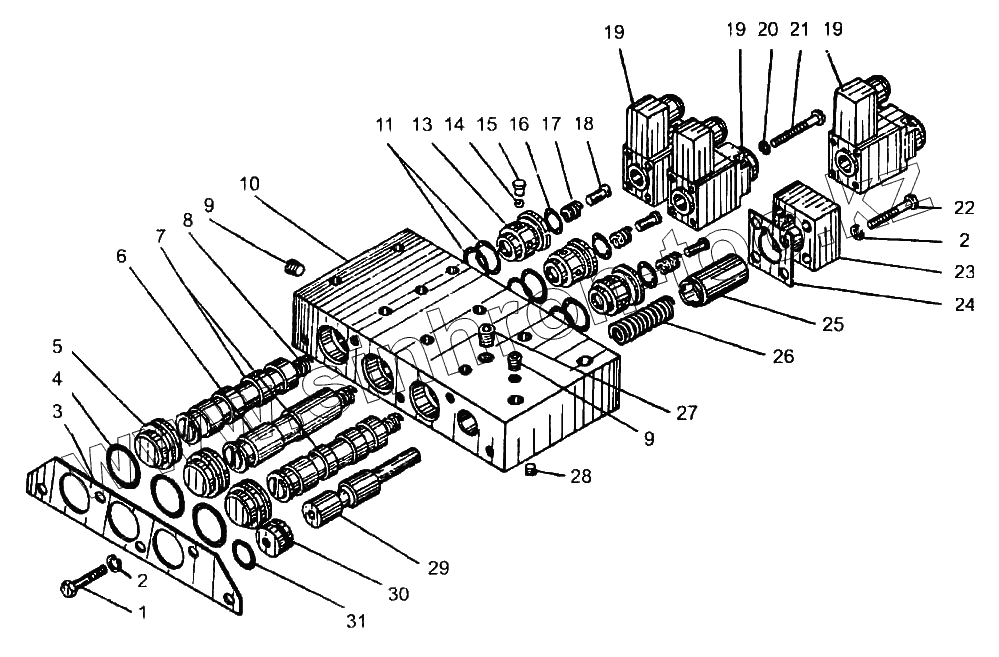

Позиция на иллюстрации	Заводской номер детали		Название детали
1	М8х20.7808		Болт
2	8.6402		Шайба
3	У35605М-03.005 -05		Крышка
4	030-055-50 9833		Кольцо
5	У35.605М-03.007 -03		Крышка
6	У35.605М-03 070		Золотник
7	У35.605М-03 060		Золотник
8	У35.605М-03.008		Пружина
9	1-1/8".22-1624 18 -4		Пробка
10	У35.605М-03.002 -03		Корпус
11	025-028-30.9855		Кольцо
12	У35605М-03.040		Клапан управления
13	У35605М-03 041		Корпус
14	5.556-10.3722		Шарик
15	У35.605М-03.042		Заглушка
16	016-019-19.9833		Кольцо
17	У35.605М-03.011		Пружина
18	У35.605М-03.009		Толкатель
19	ЭМ24-52412-65-73(246)		Электромагнит
20	4.6402		Шайба
21	ВМ4х70.17473		Винт
22	М8х45.7808		Болт
23	У35.605М-03 004		Крышка
24	У35.605М-03.005		Прокладка
25	У35.605№03.017		Поршень
26	У35.605М-03.018		Пружина
27	1-1/4".22-1624.18-84		Пробка
28	У35.605М-03 003		Дроссель
29	У35.605М-03.016		Золотник
30	У35.605М-04 005		Втулка
31	018-022-25.9833		Кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
