Каталог запасных частей к технике: Амкодор-332С4. Дверь 332С4.78.15.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
5
7
9
10
20
22
25
30
31
34
34
35
40
40
45
50
50
52
65
67
70
72
75
77
80
81
82

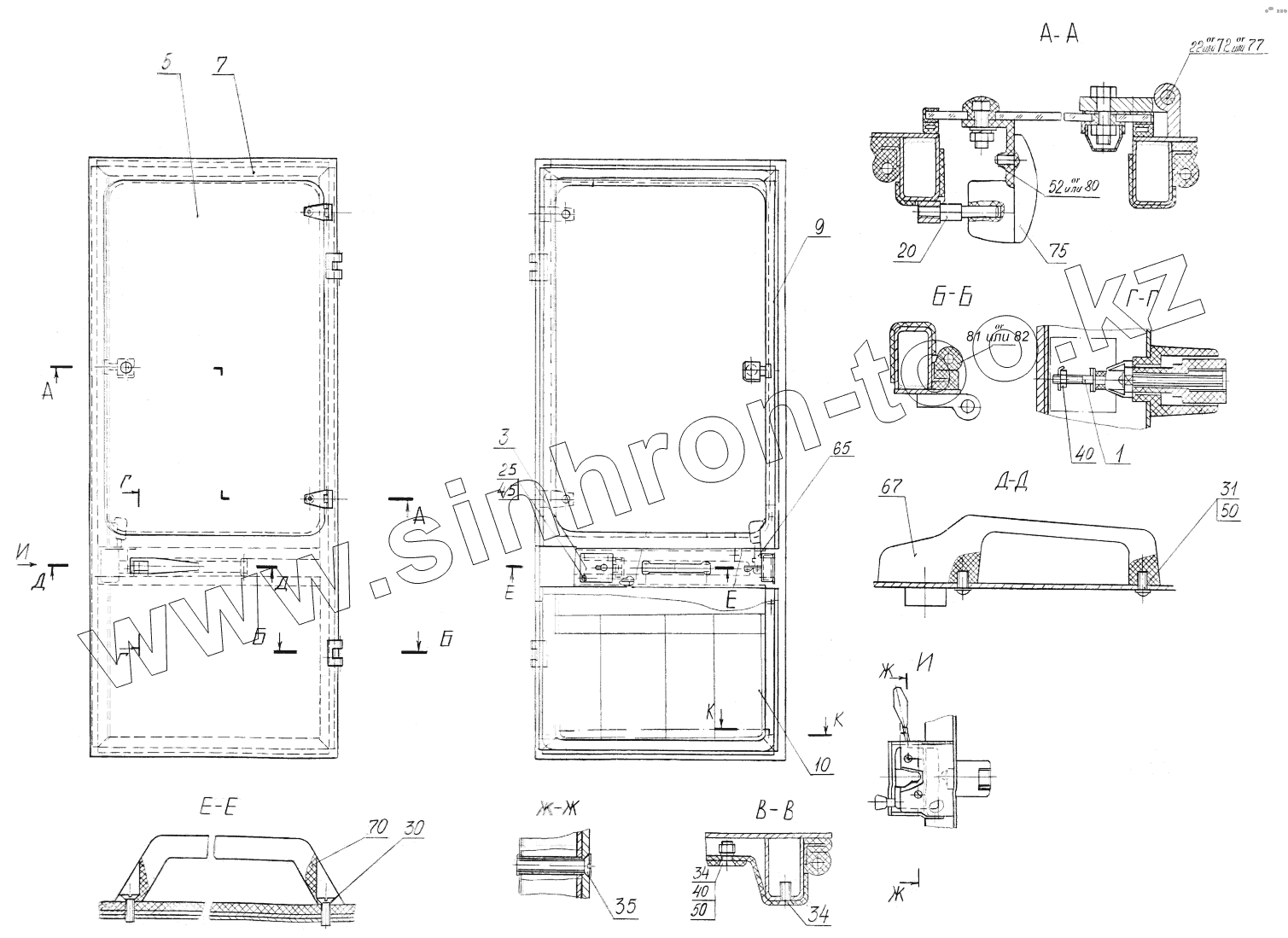

Позиция на иллюстрации Заводской номер детали Название детали
332С4.78.15.000 332С4.78.15.000 Дверь
1 У7810.7-9.01.01.500-01 Толкатель
3 У7810.7-9.01.01.700-01 Фиксатор
5 У7810.7-9.01.15.100-01 Окно
7 332С4.78.15.100-Б Каркас
9 332С4.78.15.001 Панель
10 332С4.78.15.002 Карман
20 У7810.7-9.01.15.001-01 Палец
22 У7810.7.02.00.401-01 Ось
25 М6-6gx16.88.35.0115 Болт
30 В.М4-6gx16.46.0115 Винт
31 В.М6-6gx10.46.0115 Винт
34 В.М6-6gx12.46.0115 Винт
35 В.М8-6gx20.46.0115 Винт
40 М6-6H.8.35.0115 Гайка
45 6.65Г.0115 Шайба
50 С.6.02.Ст3.0115 Шайба
52 5.65Г.07.6 Шайба
65 80-6105050-01 Замок двери
67 80-6105300-01 Ручка наружная с ключами
70 81.328.203.107 Ручка
72 822-6700011-Б Палец
75 822-6708160-01 Рукоятка правая
77 70-6708189 Ось
80 ШП Шайба
81 450/6107802 Профиль уплотнителя
82 А37.08.045 Уплотнитель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
