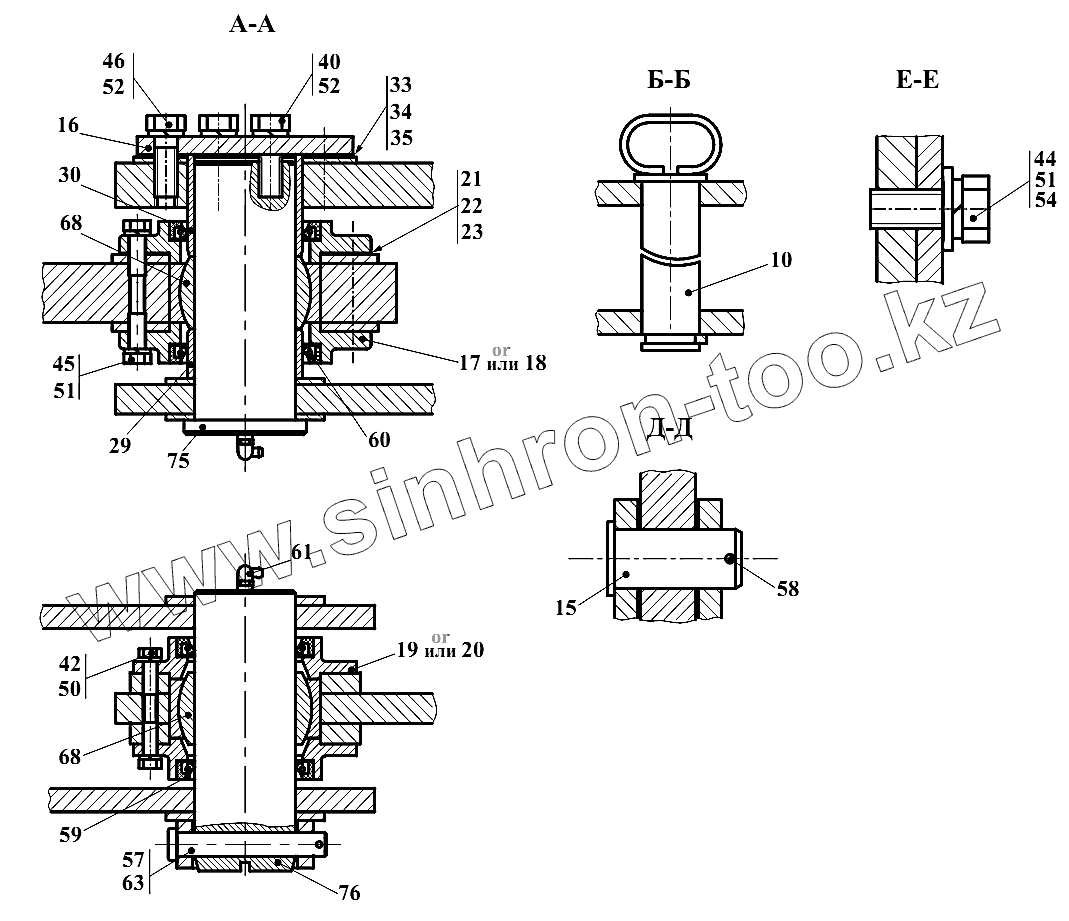

Каталог запасных частей к технике: Амкодор-332С4. Рама 332С4.01.00.000-Б

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
15
16
17
18
19
20
21
22
23
29
30
33
34
35
40
42
44
45
46
50
51
51
52
52
54
57
58
59
60
61
63
68
68
75
75
76
76
Позиция на иллюстрации Заводской номер детали Название детали
1 332С.01.00.100 Кронштейн
2 332С.01.00.100-01 Кронштейн
5 332С4.01.01.000-Б Полурама
7 332С4.01.03.000-Б Полурама
10 ТО-18Б.71.03.000 Палец
12 ТО-18Б.3.71.03.000 Установка противовеса
13 332С4.01.05.000 Установка противовеса
15 ТО-18А.01.00.001-01 Палец
16 ТО-18А.01.00.010 Шайба
17 ТО-18А.01.00.014 Крышка
18 ТО-18А.01.00.014-01 Крышка
19 ТО-18А.01.00.015 Крышка
20 ТО-18А.01.00.015-01 Крышка
21 ТО-18А.01.00.022 Прокладка
22 ТО-18А.01.00.022-01 Прокладка
23 ТО-18А.01.00.022-02 Прокладка
24 ТО-18Б.01.00.001 Упор
29 ТО-18Б.71.00.003 Втулка
30 ТО-18Б.71.00.003-01 Втулка
33 ТО-18Б.71.00.006 Прокладка
34 ТО-18Б.71.00.006-01 Прокладка
35 ТО-18Б.71.00.006-02 Прокладка
40 ТО-28А.01.00.004 Болт
42 М10-6gx20.88.35.0115 Болт
44 М12-6gx20.88.35.0115 Болт
45 М12-6gx35.88.35.0115 Болт
46 М16-6gx40.88.35.0115 Болт
50 10.65Г.0115 Шайба
51 12.65Г.0115 Шайба
52 16.65Г.0115 Шайба
54 С.12.02.Ст3.0115 Шайба
57 4х25.019 Шплинт
58 4х63.019 Шплинт
59 1.2-70х95-1 Манжета
60 1.2-80х105-1 Манжета
61 2.3.45.Ц6.хр Масленка
63 6-16h12х110.45.Ц15.хр Ось
68 ШСЛ70К Подшипник
75 ТО-18Б.71.00.001-А Палец
75 ТО-18Б.71.00.001Т-А Палец
76 ТО-18Б.71.00.002-А Палец
76 ТО-18Б.71.00.002Т-А Палец
79 ТО-18Б.01.05.000 Цепочка
80 ТО-18Б.3.71.03.100 Палец
81 ТО-18Б.01.00.003 Шплинт
82 ТО-18Б.3.71.03.001 Противовес
83 ТО-18Б.3.71.03.002 Болт
84 М6-6gx20.88.35.0115 Болт
85 27.65Г.0115 Шайба
86 С.6.02.Ст3.0115 Шайба
88 332С4.01.05.100 Противовес
89 ТО-18Б.01.03.000 Палец
90 ТО-18.05.00.001-02 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
