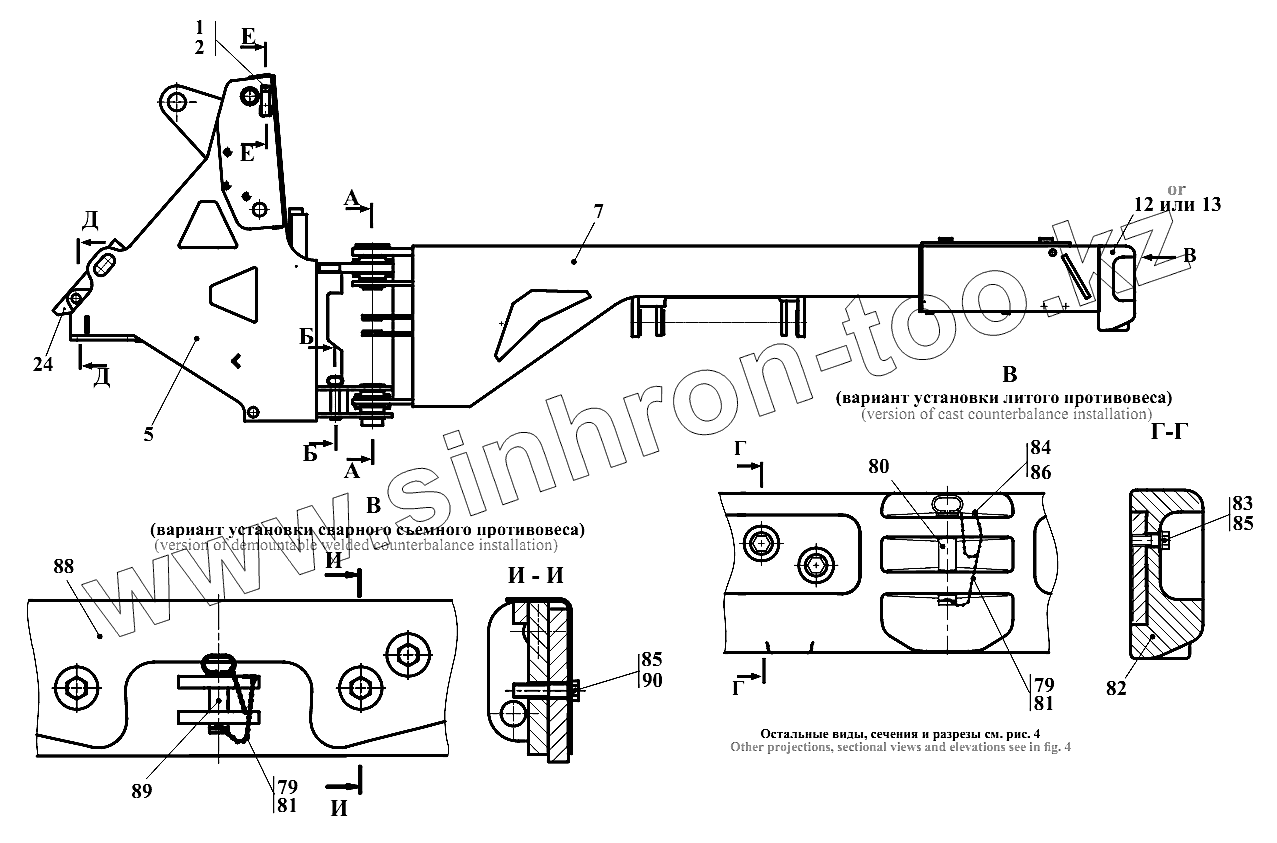

Каталог запасных частей к технике: Амкодор-332С4. Рама 332С4.01.00.000-Б

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
5
7
12
13
24
79
79
80
81
81
82
83
84
85
85
86
88
89
90
Позиция на иллюстрации Заводской номер детали Название детали
1 332С.01.00.100 Кронштейн
2 332С.01.00.100-01 Кронштейн
5 332С4.01.01.000-Б Полурама
7 332С4.01.03.000-Б Полурама
10 ТО-18Б.71.03.000 Палец
12 ТО-18Б.3.71.03.000 Установка противовеса
13 332С4.01.05.000 Установка противовеса
15 ТО-18А.01.00.001-01 Палец
16 ТО-18А.01.00.010 Шайба
17 ТО-18А.01.00.014 Крышка
18 ТО-18А.01.00.014-01 Крышка
19 ТО-18А.01.00.015 Крышка
20 ТО-18А.01.00.015-01 Крышка
21 ТО-18А.01.00.022 Прокладка
22 ТО-18А.01.00.022-01 Прокладка
23 ТО-18А.01.00.022-02 Прокладка
24 ТО-18Б.01.00.001 Упор
29 ТО-18Б.71.00.003 Втулка
30 ТО-18Б.71.00.003-01 Втулка
33 ТО-18Б.71.00.006 Прокладка
34 ТО-18Б.71.00.006-01 Прокладка
35 ТО-18Б.71.00.006-02 Прокладка
40 ТО-28А.01.00.004 Болт
42 М10-6gx20.88.35.0115 Болт
44 М12-6gx20.88.35.0115 Болт
45 М12-6gx35.88.35.0115 Болт
46 М16-6gx40.88.35.0115 Болт
50 10.65Г.0115 Шайба
51 12.65Г.0115 Шайба
52 16.65Г.0115 Шайба
54 С.12.02.Ст3.0115 Шайба
57 4х25.019 Шплинт
58 4х63.019 Шплинт
59 1.2-70х95-1 Манжета
60 1.2-80х105-1 Манжета
61 2.3.45.Ц6.хр Масленка
63 6-16h12х110.45.Ц15.хр Ось
68 ШСЛ70К Подшипник
75 ТО-18Б.71.00.001-А Палец
75 ТО-18Б.71.00.001Т-А Палец
76 ТО-18Б.71.00.002-А Палец
76 ТО-18Б.71.00.002Т-А Палец
79 ТО-18Б.01.05.000 Цепочка
80 ТО-18Б.3.71.03.100 Палец
81 ТО-18Б.01.00.003 Шплинт
82 ТО-18Б.3.71.03.001 Противовес
83 ТО-18Б.3.71.03.002 Болт
84 М6-6gx20.88.35.0115 Болт
85 27.65Г.0115 Шайба
86 С.6.02.Ст3.0115 Шайба
88 332С4.01.05.100 Противовес
89 ТО-18Б.01.03.000 Палец
90 ТО-18.05.00.001-02 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
