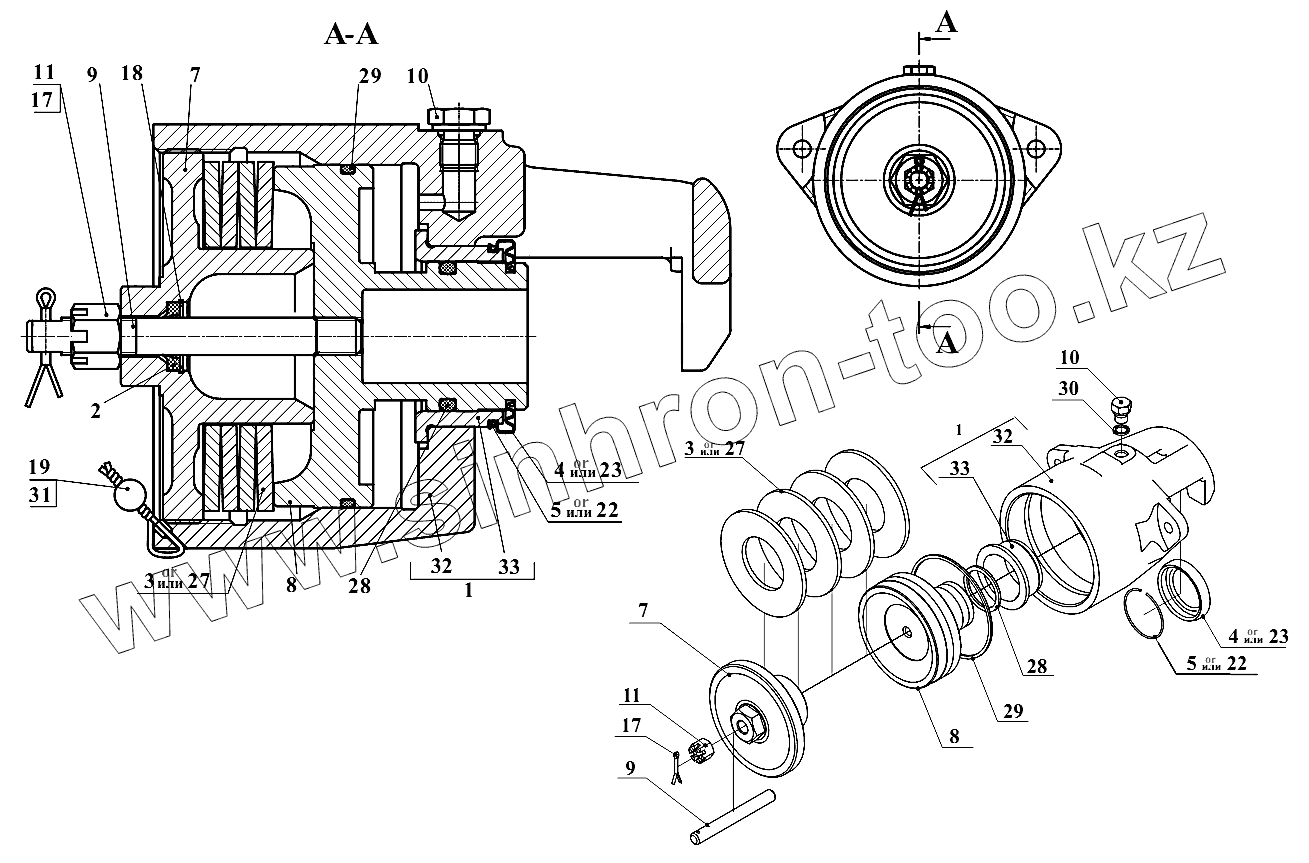

Каталог запасных частей к технике: Амкодор-332С4. Механизм тормозной У35615-35.530

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
4
5
5
7
7
8
8
9
9
10
10
11
11
17
17
18
19
22
22
23
23
27
27
28
28
29
29
31
32
32
33
33
Позиция на иллюстрации Заводской номер детали Название детали
1 У35615-35.540 Цилиндр
2 У35615-35.512 Манжета
3 У35615-35.517 Пружина тарельчатая
4 У35615-35.518 Колпачок защитный
5 У35615-35.519 Кольцо запорное
7 У35615-35.531 Крышка
8 У35615-35.532 Поршень
9 У35615-35.533 Шпилька
10 УДГ1.09.01.001 Заглушка
11 М12-6Н.10.40Х.0115 Гайка
17 3.2х32.019 Шплинт
18 В22 Кольцо
19 Пломба7х10 Пломба свинцовая
22 2108-3501057 Кольцо стопорное
23 2108.3501058 Колпачок защитный
27 112х57х5x3.13 Пружина тарельчатая
28 39х4.5NBR70 Кольцо
29 102х3.5NBR70 О-Кольцо
31 1.6-С-1 Проволока
32 У35615-35.541 Цилиндр
33 У35615-35.542 Втулка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
