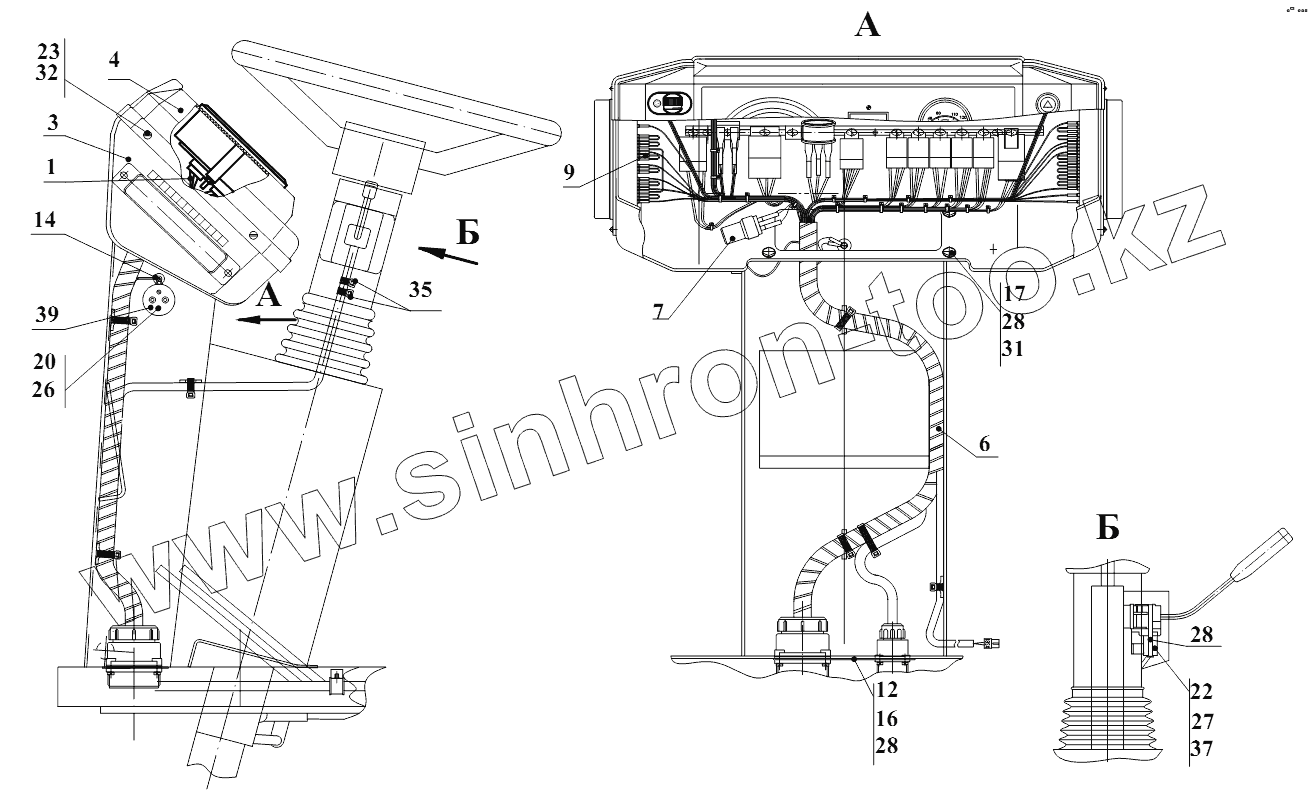

Каталог запасных частей к технике: Амкодор-332С4. Электросистема подкабинника 342В.38.02.000Т

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
6
7
9
12
14
16
17
20
22
23
26
27
28
28
28
31
32
35
37
39
Позиция на иллюстрации Заводской номер детали Название детали
1 332С4.78.91.600-Б Жгут переходной
3 342В.38.02.100Т Панель нижняя
4 342В.38.02.200Т Панель верхняя
6 342В.38.02.400Т Жгут 4
7 361.78.91.200-01 Резистор
9 У7810.7-9.02.43.600-01 Провод 1
12 332С4.78.91.001 Пластина
14 У22-2.37-50.002 Втулка
16 М6-6gx12.88.35.0115 Болт
17 М6-6gx20.88.35.0115 Болт
20 В.М3-6gx25.46.0115 Винт
22 В.М5-6gx10.46.0115 Винт
23 В.М5-6gx16.46.0115 Винт
26 3.65Г.0115 Шайба
27 5.65Г.0115 Шайба
28 6.65Г.0115 Шайба
31 С.6.02.Ст3.0115 Шайба
32 С.5.02.Ст3.0115 Шайба
35 SEL.3.223200х4.5 Кабельная стяжка
37 3912.3769 Переключатель подрулевой
39 РНЦ10-002Т2 Розетка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
