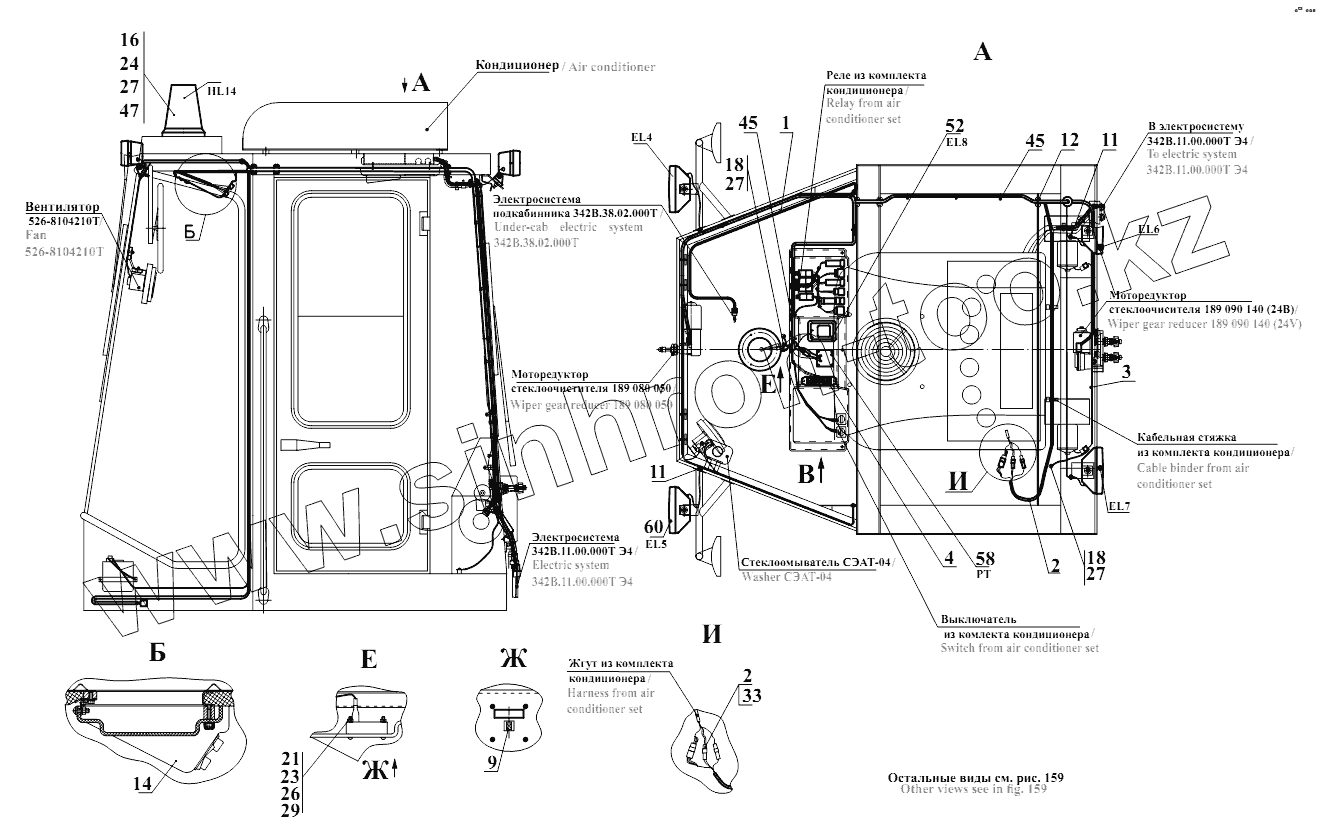

Каталог запасных частей к технике: Амкодор-332С4. Электросистема кабины 342В.38.01.000Т

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
9
11
11
12
14
16
18
18
21
23
24
26
27
27
27
29
33
45
45
47
52
60
60
Позиция на иллюстрации Заводской номер детали Название детали
У7810.7-9.01.00.016-01-Б У7810.7-9.01.00.016-01-Б Панель
1 342В.38.01.100Т Жгут 1
2 342В.38.01.200Т Жгут 2
3 342В.38.01.300Т Жгут 3
4 ТО-28А.91.11.400-01 Провод 1-2
7 342В.38.01.001Т Табличка
8 2661.78.42.204 Панель
9 МПУ-1.10.75.008 Табличка
10 У22-2.37-50-002-01 Втулка
11 У22-2.37-50.002 Втулка
12 У22-2.37-50.003-01 Втулка
14 У7810.7-9.01.42.003-01-Г Панель
16 М6-6gx20.88.35.0115 Болт
18 В.М6-6gx12.46.0115 Винт
19 В.М6-6gx20.46.0115 Винт
21 В.М4-6gx30.46.0115 Винт
23 М4-6H.8.35.0115 Гайка
24 М6-6H.8.35.0115 Гайка
26 4.65Г.0115 Шайба
27 6.65Г.0115 Шайба
29 С.4.02.Ст3.0115 Шайба
30 С.6.02.Ст3.0115 Шайба
32 103612 Штырь
33 502602 Колодка штыревая 502602
36 БП-2 Блок предохранителей
38 3842.3710-10.00М Выключатель
40 3812.3710-02.13 Выключатель
41 3812.3710-02.80 Выключатель
43 3812.3710-11.18 Выключатель
45 SEL.3.223200x4.5 Кабельная стяжка
47 МС-2-24-0 Маяк сигнальный
48 0974-01.04 Переключатель клавишный
49 П147M-04.11 Переключатель
50 Ш47М-09.09 Переключатель
52 11.371402 Лампа
54 5336-3710015 Рамка выключателей
56 753.3777-40 Реле
58 УФЦИ.403445.001 Счётчик времени наработки
60 ФараEL7,EL8 Фара рабочая
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
