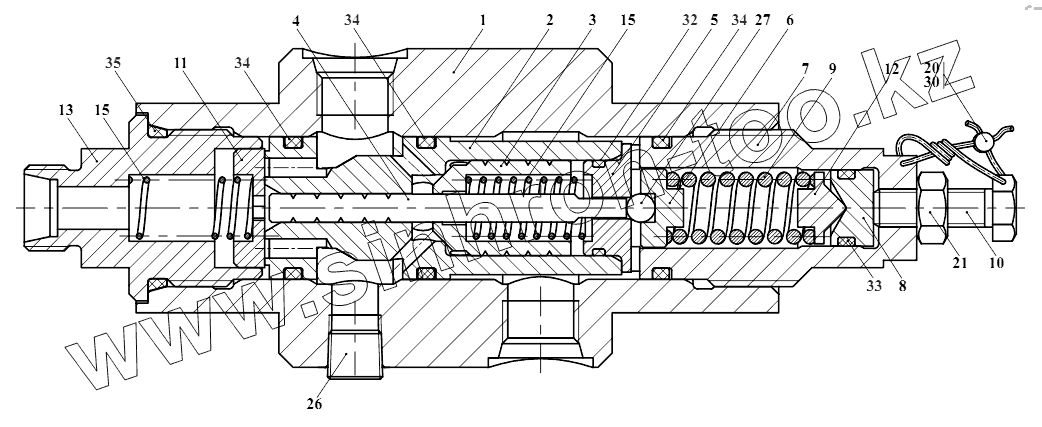

Каталог запасных частей к технике: Амкодор-332С4. Блок разгрузочный УГА2-01.01.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
15
15
20
21
26
27
30
32
32
33
33
34
34
34
34
35
35
Позиция на иллюстрации Заводской номер детали Название детали
1 УГА201.01.001 Корпус
2 УГА201.01.002 Корпус клапана
3 УГА201.01.003 Клапан
4 УГА201.01.004 Плунжер
5 УГА201.01.005 Седло клапана
6 УГА201.01.006 Упор
7 УГА201.01.007 Стакан
8 УГА201.01.008 Поршень
9 УГА201.01.009 Пружина
10 УГА201.01.010 Болт
11 УГА201.01.011 Клапан
12 УГА201.01.012 Упор пружины
13 УГА201.01.013 Переходник
15 УГА205.01.012 Пружина
20 Пломба7x10 Пломба
21 М8-6H.8.35.0115 Гайка
26 К1/8dm Пробка
27 6-100 Шарик
30 1.0-С-I Проволока
32 017-020-19-2-2 Кольцо
32 16.5x2NBR90 О-Кольцо
33 012-016-25-2-2 Кольцо
33 11.6x2.5NBR70 О-Кольцо
34 025-030-30-2-2 Кольцо
34 25x3NBR90 О-Кольцо
35 030-035-30-2-2 Кольцо
35 29.5x3NBR90 Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
