Каталог запасных частей к технике: Амкодор-327 (ТО-18Д). Вал карданный

Тип техники

Марка

Модель

Схема

1

1

2

2

2

3

3

3

4

4

4

5

6

7

7

8

8

8

9

10

11

12

13

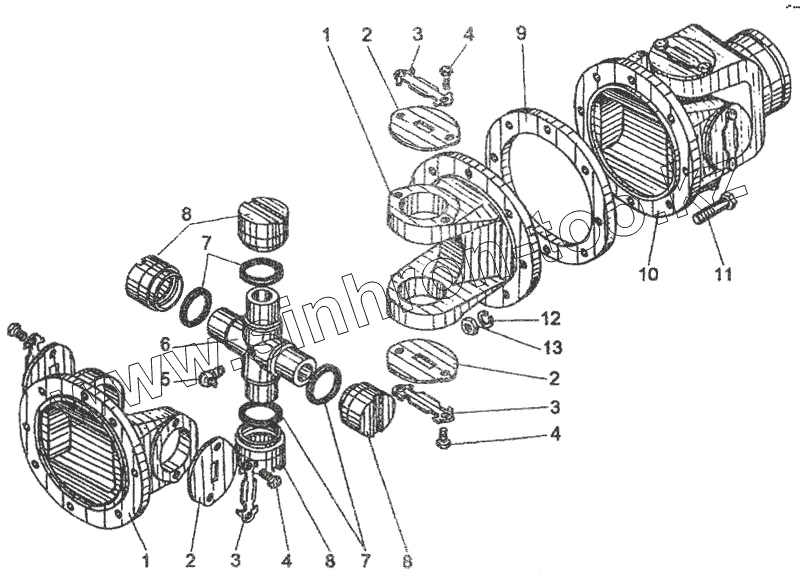

Позиция на иллюстрации	Заводской номер детали		Название детали
509П-2218010-12	509П-2218010-12		Вал карданный
1	500-22010049-А		Фланец-вилка
2	200-2201040		Крышка подшипника
3	200-2201041		Пластина стопорная
4	201454		Болт М8х16
5	264020-П8		Масленка 13
6	131-2205030-В		Крестовина
7	131-2205042-Б		Сальник торцевой
8	804807КЗС10		Подшипник
9	501-2202140		Шайба промежуточная
10	509П-2218048-Б		Вилка скользящая
11	371265		Болт М10х50
12	252136-П2		Шайба 10
13	250688-П29		Гайка М10

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
