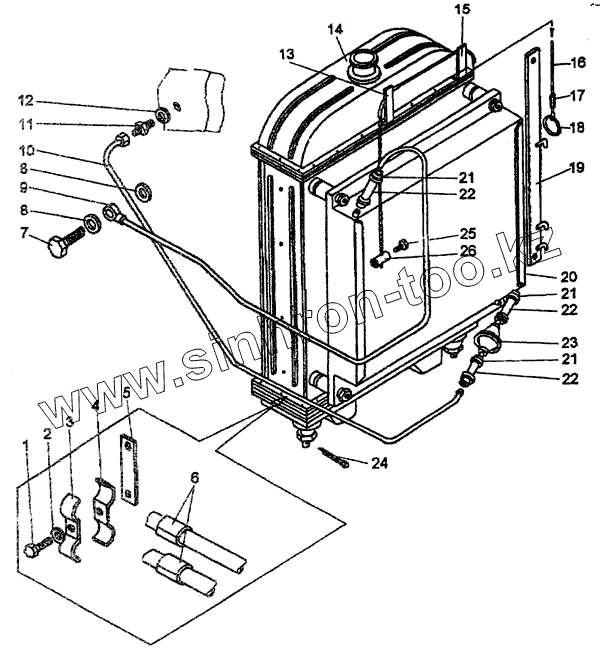

Каталог запасных частей к технике: Амкодор-327 (ТО-18Д). Система охлаждения

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

21

21

22

22

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	М8х35.7796		Болт
2	8.11371		Шайба
3	ТО-18Д.02.02.006		Планка
4	ТО-18Д.02.02.007		Планка
5	ТО-18Д.02.02.008		Планка
6	ТО-18Д.02.02.012		Трубка
7	ТО-18.02.10.006		Болт
8	ТО-18Д.02.02.011		Шайба
9	ТО-18Д.02.02.200		Трубопровод
10	ТО-18Д.02.02.100		Трубопровод
11	ТО-18Д.02.02.005		Штуцер
12	ТО-18Д.02.02.013		Шайба
13	ТО-18Д.02.02.050		Кронштейн
14	100У.13.01.С10		Радиатор водяной
15	ТО-18Д.02.02.060		Кронштейн
16	ТО-18А.09.00.006		Канат
17	ТО-18.10.03.001		Втулка
18	ДЭ-214С.13.006		Кольцо
19	ТО-18Д.02.02.500		Кронштейн
20	100А-1013010		Радиатор масляный
21	ТО-18.02.02.600-01		Хомут
22	14х23,5-4,0.10362		Рукав (L=80 мм)
23	70-1405230		Фильтр
24	3,2х20.397		Шплинт
25	М6х16.7798		Болт
26	ТО-18.10.00.012		Втулка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
