Каталог запасных частей к технике: Амкодор-327 (ТО-18Д). Редуктор

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

20

21

22

23

24

25

26

27

28

29

30

31

32

33

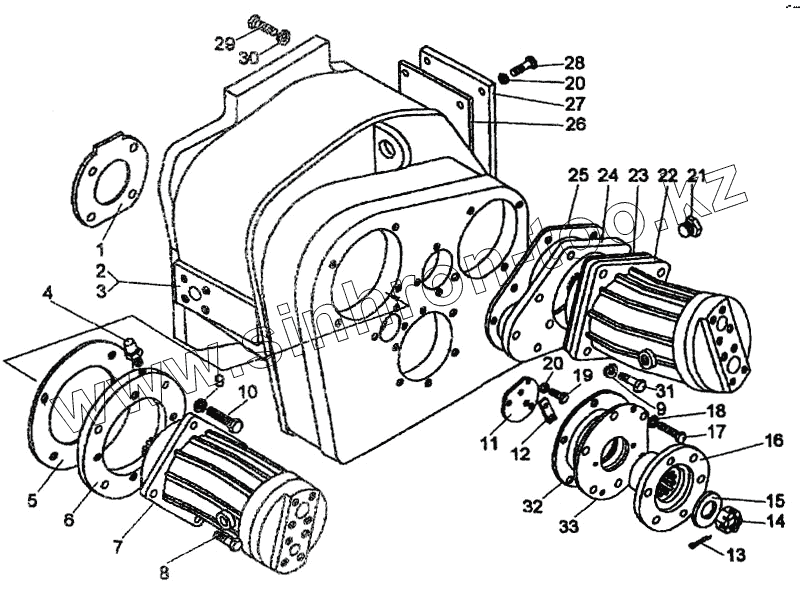

Позиция на иллюстрации	Заводской номер детали		Название детали
ТО-18Д.02.05.000	ТО-18Д.02.05.000		Редуктор
1	ТО-18Д.02.05.003		Крышка
2	ТО-18Д.02.05.100		Корпус
3	ТО-18Д.02.05.032		Корпус
4	298430-П		Сапун
5	ТО-18Д.02.05.028		Прокладка
6	ТО-18Д.02.05.029		Проставка
7	3103.56-03		Насос
8	М12х35.7796		Болт
9	12.6402		Шайба
10	М12х45.7796		Болт
11	ТО-18Д.02.04.025		Пластина
12	Д-902.80.00.031		Планка
13	4х40.397		Шплинт
14	Д-565.3910-32		Гайка
15	Д-565.3910-33		Кольцо
16	ТО-18Д.02.05.033		Фланец
17	М10х25.7796		Болт
18	10.6402		Шайба
19	М8х20.7796		Болт
20	8.6402		Шайба
21	ТМ-59МГ.45.02.007		Пробка
22	3103.56-04		Насос
23	ТО-28.02.04.029		Прокладка
24	ТО-18Д.02.05.019		Проставка
25	ТО-18Д.02.05.018		Прокладка
26	ТО-18Д.02.05.008		Прокладка
27	ТО-18Д.02.05.009		Крышка
28	М8х16.7796		Болт
29	М16х25.7796		Болт
30	16.6402		Шайба
31	М12х60.7796		Болт
32	ТО-18Д.02.05.008		Прокладка
33	ТО-18Д.02.05.034		Крышка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
