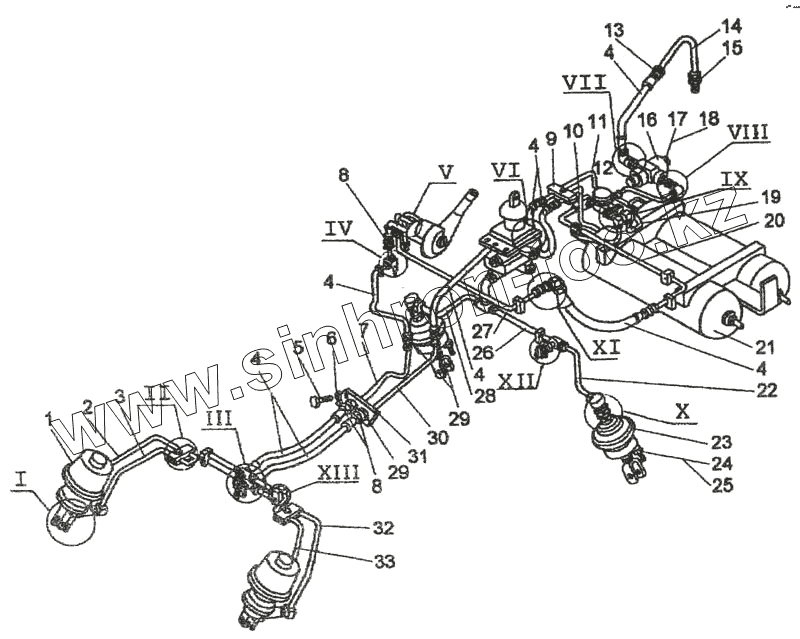

Каталог запасных частей к технике: Амкодор-327 (ТО-18Д). Пневмосистема
1
2
3
4
4
4
4
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТО-18Д.18.00.000 | ТО-18Д.18.00.000 | Пневмосистема | |
| 1 | 20.3519100 | Камера тормозная с пружинным энергоаккумулятором | |
| 2 | ТО-18Д.18.00.080-20 | Трубопровод | |
| 3 | ТО-18Д.18.00.080-15 | Трубопровод | |
| 4 | 5336-3506655-01 | Шланг | |
| 5 | М8х16.7796 | Болт | |
| 6 | 8.6402 | Шайба | |
| 7 | ТО-18Д.18.00.080-18 | Трубопровод | |
| 8 | М18.15803 | Контргайка | |
| 9 | ТО-28.18.00.043 | Колодка | |
| 10 | ТО-18Д.18.00.080-04 | Трубопровод | |
| 11 | ТО-18Д.18.00.080-05 | Трубопровод | |
| 12 | Трубопровод | Трубопровод | |
| 13 | ТО-18Д.18.00.002 | Штуцер | |
| 14 | ТО-18Д.18.00.080 | Трубопровод | |
| 15 | ТО-18Д.18.00.005 | Штуцер | |
| 16 | 11.35.2010 | Регулятор давления с предохранительным клапаном | |
| 17 | М10.5915 | Гайка | |
| 18 | 10.6402 | Шайба | |
| 19 | ТО-18Д.18.00.100 | Трубопровод | |
| 20 | ТО-18Д.18.00.080-06 | Трубопровод | |
| 21 | ТО-18Д.18.02.000 | Установка ресиверов | |
| 22 | ТО-18Д.18.00.080-11 | Трубопровод | |
| 23 | 100-3519210-01 | Камера тормозная | |
| 24 | М16х1,5.5915 | Гайка | |
| 25 | 16.6402 | Шайба | |
| 26 | ТО-18Д.18.00.080-10 | Трубопровод | |
| 27 | ТО-18Д.18.00.060 | Рукав | |
| 28 | ТО-18Д.18.00.080-12 | Трубопровод | |
| 29 | ТО-18Д.18.00.003 | Штуцер | |
| 30 | ТО-18Д.18.00.080-13 | Трубопровод | |
| 31 | ТО-28.18.00.048 | Кронштейн | |
| 32 | ТО-18Д.18.00.080-14 | Трубопровод | |
| 33 | ТО-18Д.18.00.080-19 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
