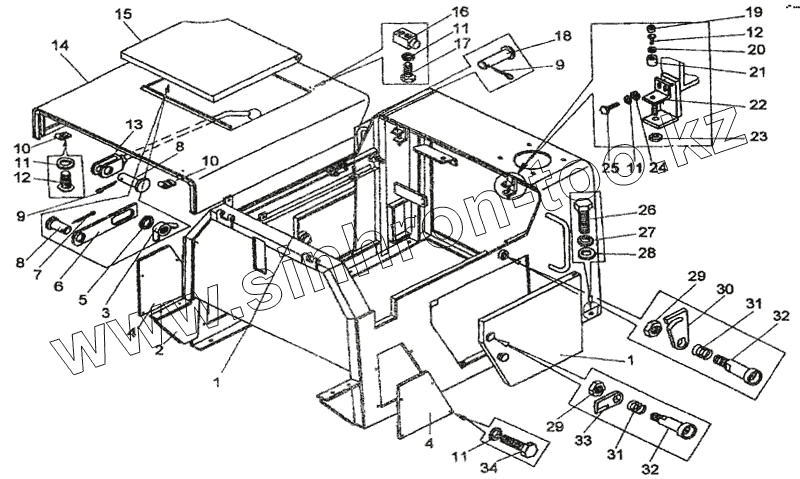

Каталог запасных частей к технике: Амкодор-327 (ТО-18Д). Облицовка
1
1
2
3
4
4
5
6
7
8
8
9
9
10
10
11
11
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
31
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ТО-18Д.13.07.000 | Люк | |
| 2 | ТО-18Д.13.02.000 | Каркас | |
| 3 | ТО-18Д.13.07.400 | Гайка | |
| 4 | ТО-18Д.13.00.002 | Лист | |
| 5 | 10.11371 | Шайба | |
| 6 | ТО-18Д.13.00.012 | Упор | |
| 7 | 3.2х20.397 | Шплинт | |
| 8 | 6-10х30.9650 | Ось | |
| 9 | 2х20.397 | Шплинт | |
| 10 | ТО-18Д.13.00.001 | Петля | |
| 11 | 6.6402 | Шайба | |
| 12 | ВМ6х16.17473 | Винт | |
| 13 | ТО-18Д.13.05.000 | Рычаг | |
| 14 | ТО-18Д.13.03.000 | Крышка | |
| 15 | ТО-13Д.13.21.000 | Крышка | |
| 16 | ТО-18Д.13.00.013 | Опора | |
| 17 | М6х15.7796 | Болт | |
| 18 | 6-8х35.9650 | Ось | |
| 19 | 8х15,5-1,5.10362 | Рукав (L=15мм) | |
| 20 | 6.11371 | Шайба | |
| 21 | 535А-5713062 | Буфер | |
| 22 | ТО-18А.13.00.004 | Кронштейн | |
| 23 | М12.5916 | Гайка | |
| 24 | 6.6958 | Шайба | |
| 25 | М6х20.7798 | Болт | |
| 26 | М12х20.7796 | Болт | |
| 27 | 12.6402 | Шайба | |
| 28 | 12.6958 | Шайба | |
| 29 | М10.5916 | Гайка | |
| 30 | ТО-18Д.13.00.004 | Защелка | |
| 31 | ЛО-16.80.70.201 | Пружина | |
| 32 | ТО-18Д.13.00.003 | Ось | |
| 33 | ТО-18Д.13.00.005 | Защелка | |
| 34 | М6х10.7798 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
