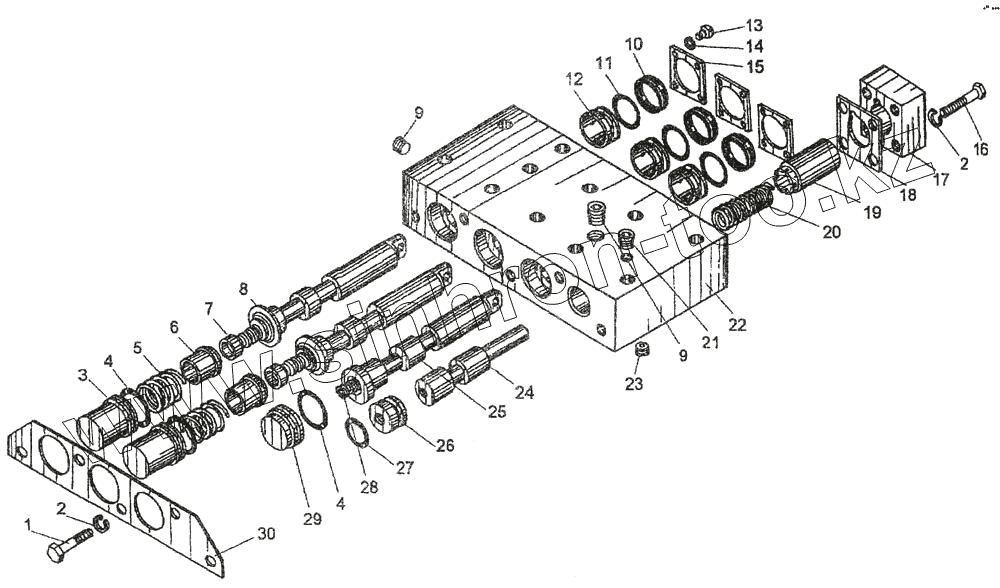

Каталог запасных частей к технике: Амкодор-327 (ТО-18Д). Механизм управления

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
У35.605М-03.000-04	У35.605М-03.000-04		Механизм управления
1	М8х20.7808		Болт
2	8.6402		Шайба
3	У35.605М-03.008-04		Крышка
4	030-035-30.9833		Кольцо
5	У35.605М-03-011-04		Пружина
6	У35.605М-03.002-04		Втулка
7	У35.605М-03.020-04		Золотник
8	Б7.000-5.3722		Шарик
9	1-1/8".22-1624.18-84		Пробка
10	У35.605М-03.012-04		Манжета
11	023-028-30.9833		Кольцо
12	У35.605М-03.006-04		Втулка
13	ВМ4х10.17473		Винт
14	4.6402		Шайба
15	У35.605М-03.009-04		Крышка
16	М8х45.7808		Болт
17	У35.605М-03.004		Крышка
18	У35.605М-03.005		Прокладка
19	У35.605М-03.017		Поршень
20	У35.605М-03.018		Пружина
21	1-1/8".22-1624.18-84		Пробка
22	У35.605М-03.002-03		Корпус
23	У35.605М-03.003		Дроссель
24	У35.605М-03.016		Золотник
25	У35.605М-03.001-04		Золотник
26	У35.605М-04.005		Втулка
27	018-022-25.9833		Кольцо
28	У35.605М-03.008		Пружина
29	У35.605М-03.007-03		Крышка
30	У35.605М-03.005-03		Крышка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
