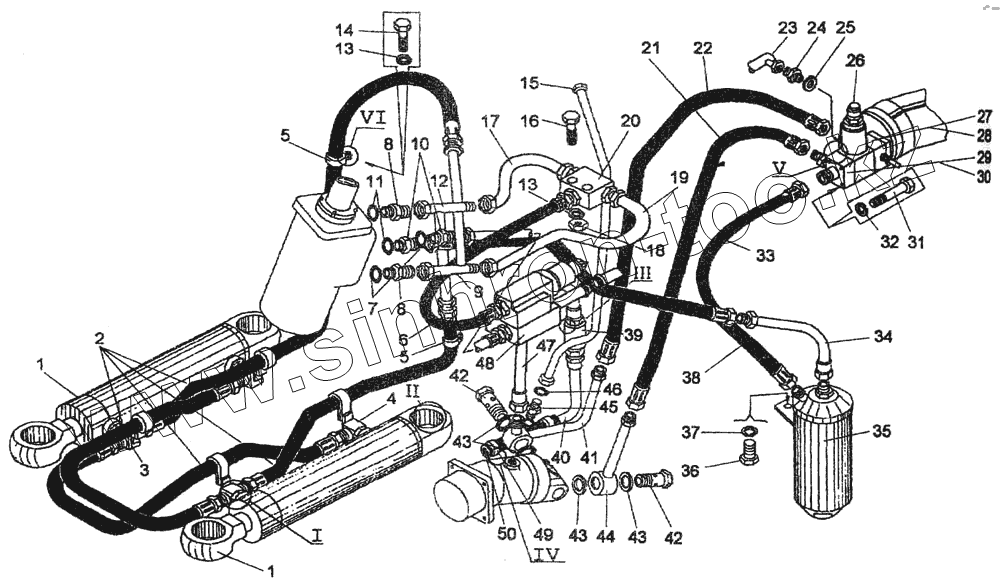

Каталог запасных частей к технике: Амкодор-327 (ТО-18Д). Гидросистема рулевого управления
1
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТО-18Д.08.00.000 | ТО-18Д.08.00.000 | Гидросистема рулевого управления | |
| 1 | ТО-18А.08.03.000 | Гидроцилиндр поворота руля | |
| 2 | РВД12х1250УМ22х1,5 | Рукав | |
| 3 | ТО-18А.08.00.260 | Тройник | |
| 4 | ТО-18А.08.00.280 | Угольник | |
| 5 | ТО-18А.08.00.014 | Хомут | |
| 6 | РВД12х650У01 | Рукав | |
| 7 | 015-019-25-2-2.9833 | Кольцо | |
| 8 | ТО-18А.08.00.006 | Штуцер | |
| 9 | ТО-28.29.06.000 | Трубопровод | |
| 10 | ТО-28.08.00.022 | Штуцер | |
| 11 | 019-023-25-2-2.9833 | кольцо | |
| 12 | ТО-28.29.05.000 | Трубопровод | |
| 13 | 8.6402 | Шайба | |
| 14 | М8х16.7796 | Болт | |
| 15 | ТО-18А.08.00.120 | Трубопровод | |
| 16 | М8х45.7796 | Болт | |
| 17 | ТО-28.29.11.000 | Трубопровод | |
| 18 | М8.5915 | Гайка | |
| 19 | ТО-28.29.12.000 | Трубопровод | |
| 20 | ТО-28.29.14.000 | Гидроклапан "или" | |
| 21 | 20х29-16.10362 | Рукав (L=350мм} | |
| 22 | 20х29-16.10362 | Рукав (L=350мм} | |
| 23 | ТО-18Д.08.06.000 | Трубопровод | |
| 24 | ТО-18.08.00.012 | Штуцер | |
| 25 | Д-565.46.00-30 | Кольцо | |
| 26 | 521.20.06.000 | Клапан предохранительный | |
| 27 | ТО-18Д.08.04.000 | Клапан обратный | |
| 28 | 039-045-36-2-2.9833 | Кольцо | |
| 29 | ТО-28.29.18.000 | Переходник | |
| 30 | Д-902.61.50.014 | Пробка | |
| 31 | М10х130.7796 | Болт | |
| 32 | 10.6402 | Шайба | |
| 33 | РВД20х1050 | Рукав ТУ 22-4584-79 | |
| 34 | ТО-18Б.08.05.000 | Трубопровод | |
| 35 | ТО-18Б.08.04.000 | Фильтр магистральный | |
| 36 | М12х20.7796 | Болт | |
| 37 | 12.6402 | Шайба | |
| 38 | РВД20х850У01 | Рукав | |
| 39 | ТО-28.29.20.000 | Клапан обратный | |
| 40 | ТО-18Д.08.08.000 | Трубопровод | |
| 41 | ТО-28.29.10.000 | Трубопровод | |
| 42 | ТО-18.08.00.007 | Болт | |
| 43 | 029-035-36-2-2.9833 | Кольцо | |
| 44 | ТО-28.29.09.000 | Трубопровод | |
| 45 | ТО-18.08.00.008 | Штуцер | |
| 46 | Д-302.00.10.007 | Прокладка | |
| 47 | ТО-28.29.01.000 | Трубопровод | |
| 48 | ТО-28.30.12.000 | Клапан приоритетный | |
| 49 | ТО-18.02.02.600-02 | Хомут | |
| 50 | 20х29-16.10362 | Рукав (L=350мм} |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
