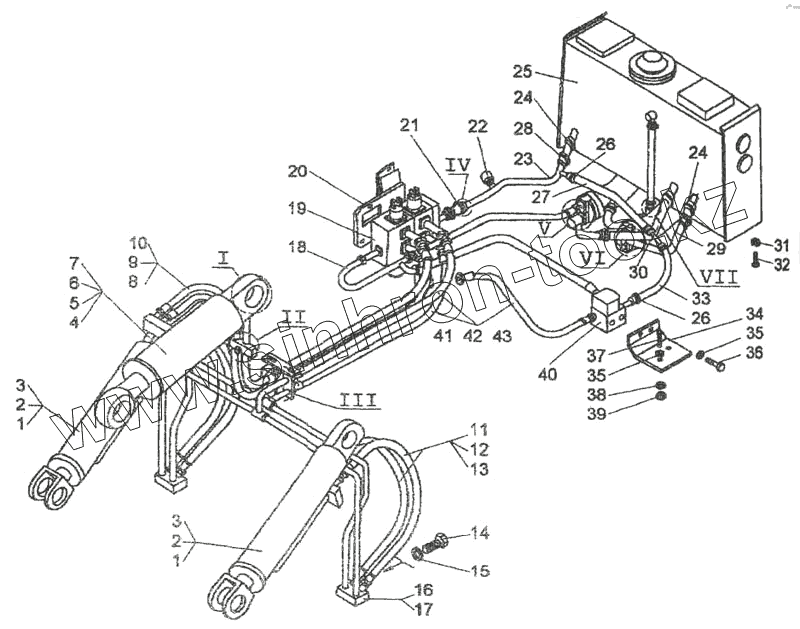

Каталог запасных частей к технике: Амкодор-327 (ТО-18Д). Гидросистема погрузочного оборудования
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТО-18Д.06.00.000 | ТО-18Д.06.00.000 | Гидросистема погрузочного оборудования | |
| 1 | ТО-18Б.06.05.000 | Цилиндр стреловой | |
| 2 | ТО-18Б.06.05.000-01 | Цилиндр стреловой | |
| 3 | ТО-18Б.06.05.000-02 | Цилиндр стреловой | |
| 4 | ТО-18Б.06.03.000 | Цилиндр ковшовый | |
| 5 | ТО-18Б.06.03.000-01 | Цилиндр ковшовый | |
| 6 | ТО-18Б.06.03.000-02 | Цилиндр ковшовый | |
| 7 | ТО-18Б.06.03.000-03 | Цилиндр ковшовый | |
| 8 | РВД20х2250У01 | Рукав | |
| 9 | РВД20х2250УЭ02 | Рукав | |
| 10 | РВД20х2250Т02 | Рукав | |
| 11 | РВД20х1250У01 | Рукав | |
| 12 | РВД20х1250УЭ02 | Рукав | |
| 13 | РВД20х1250Т02 | Рукав | |
| 14 | М12х25.7796 | Болт | |
| 15 | 12.6402 | Шайба | |
| 16 | ТО-18Б.06.06.000 | Коллектор | |
| 17 | ТО-18Б.06.07.000 | Коллектор | |
| 18 | ТО-18Д.06.15.000 | Трубопровод | |
| 19 | РГС25.2К20-1101Б15 | Распределитель | |
| 20 | ТО-18Д.06.02.200 | Кронштейн | |
| 21 | 48х62-1,5.10362 | Рукав (L=270мм) | |
| 22 | У4910.33В | Индикатор загрязнения | |
| 23 | ТО-18Д.06.21.000 | Трубопровод | |
| 24 | 48х62-1,5.10362 | Рукав (L=270мм) | |
| 25 | ТО-18Д.06.01.000 | Гидробак | |
| 26 | ТО-18.02.02.600-02 | Хомут | |
| 27 | 20х29-1,6.10369 | Рукав (L=900мм) | |
| 28 | ЛО-16.90.00.920 | Хомут | |
| 29 | ТО-18Д.06.10.000 | Фланец | |
| 30 | 48х62-1,5.10362 | Рукав (L=270мм) | |
| 31 | 16.8402 | Шайба | |
| 32 | М16х30.7796 | Болт | |
| 33 | 20х29-1,6.10362 | Рукав (L= 600мм) | |
| 34 | ТО-28.30.00.001 | Кронштейн | |
| 35 | дек.02 | Шайба | |
| 36 | М12х25.7796 | Болт | |
| 37 | М12х30.7796 | Болт | |
| 38 | 12.11371 | Шайба | |
| 39 | М12.5915 | Гайка | |
| 40 | ТО-28.30.12.000 | Клапан приоритетный | |
| 41 | РВД20х850У01 | Рукав | |
| 42 | РВД20х850УЭ02 | Рукав | |
| 43 | РВД20х850Т02 | Рукав |
