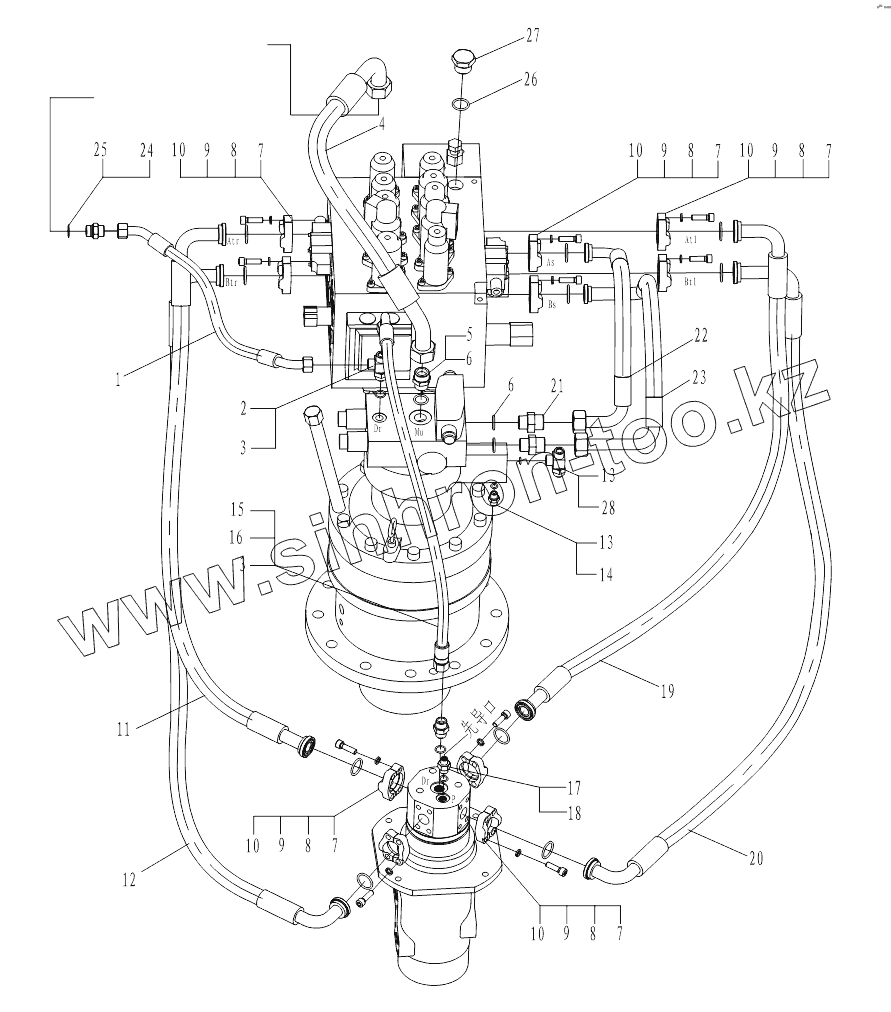

Каталог запасных частей к технике: Амкодор-3225. Верхняя гидросистема
1
2
3
3
4
5
6
6
7
7
7
7
7
8
8
8
8
8
9
9
9
9
9
10
10
10
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W-16-01456 | Рукав в сборе | |
| 1-1 | 12x2.0 | Кольцо уплотнительное | |
| 2 | W-15-00727 | Соединитель | |
| 3 | B-G03452A-00067 | Кольцо уплотнительное | |
| 4 | W-16-01680 | Рукав в сборе | |
| 4-1 | 19.0x2.0 | Кольцо уплотнительное | |
| 5 | W-15-00674 | Соединитель | |
| 6 | B-G03452A-00068 | Кольцо уплотнительное | |
| 7 | FHS34W-15-00404 | Составной фланец | |
| 8 | W-15-00001 | Кольцо уплотнительное | |
| 9 | B-G000930-00001 | Шайба | |
| 10 | B-G000700-00085 | Болт | |
| 11 | W-16-01476 | Рукав в сборе | |
| 12 | W-16-01477 | Рукав в сборе | |
| 13 | B-G03452A-00065 | Кольцо уплотнительное | |
| 14 | W-15-00484 | Соединитель | |
| 15 | W-16-01152 | Рукав в сборе | |
| 15-1 | 12x2.0 | Кольцо уплотнительное | |
| 16 | W-15-00461 | Соединитель | |
| 17 | W-15-00465 | Соединитель | |
| 18 | B-G03452A-00066 | Кольцо уплотнительное | |
| 19 | W-16-01475 | Рукав в сборе | |
| 20 | W-16-01148 | Рукав в сборе | |
| 21 | W-15-00728 | Соединитель | |
| 22 | W-16-01470 | Рукав в сборе | |
| 22-1 | 16.3x2.4 | Кольцо уплотнительное | |
| 23 | W-16-01471 | Рукав в сборе | |
| 23-1 | 16.3x2.4 | Кольцо уплотнительное | |
| 24 | W-15-00648 | Соединитель | |
| 25 | W-15-00649 | Резиновая шайба | |
| 26 | B-G03452A-00069 | Кольцо уплотнительное | |
| 27 | W-15-00726 | Резиновая шайба | |
| 28 | W-15-00495 | Тройник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
