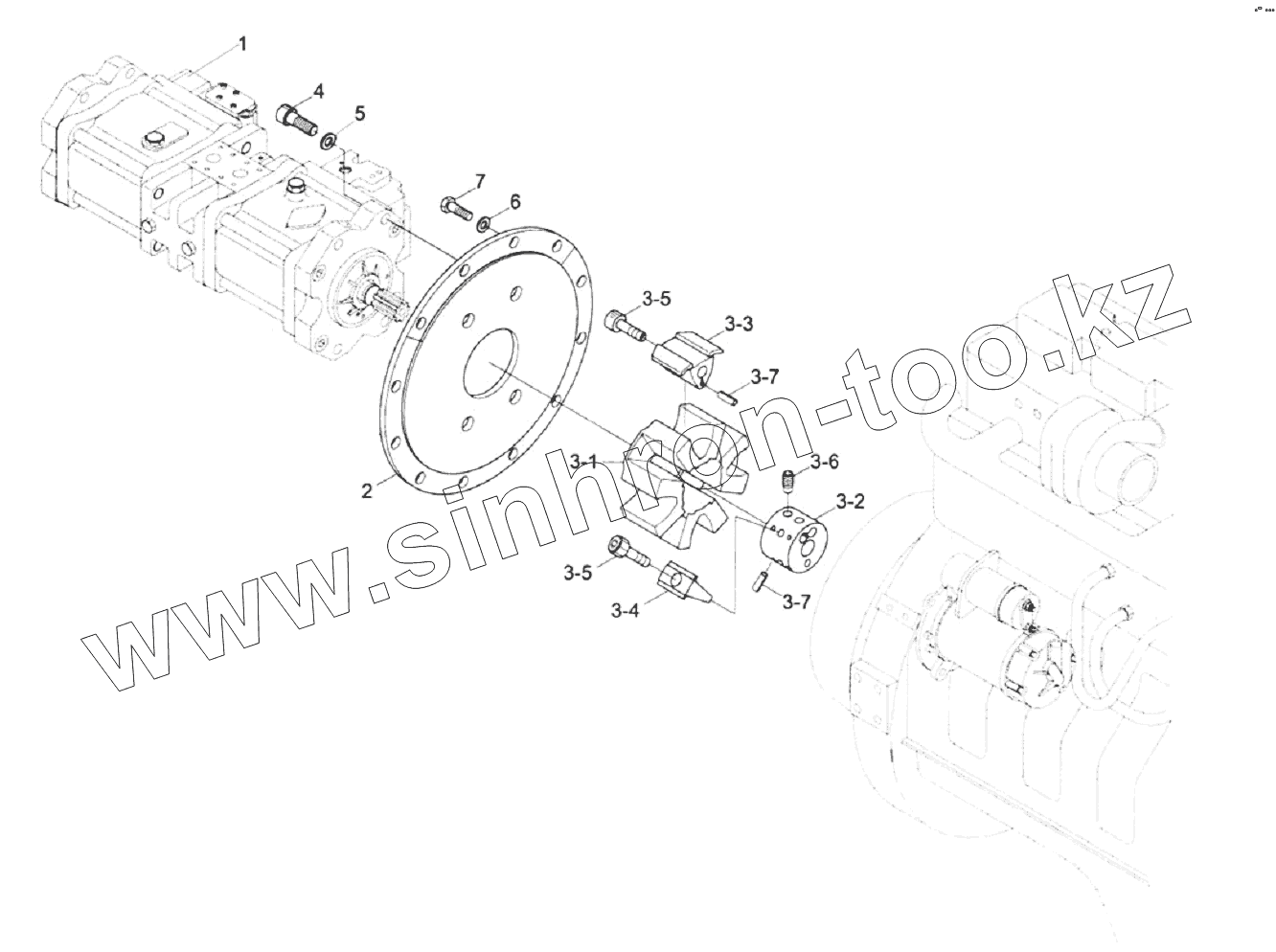

Каталог запасных частей к технике: Амкодор-3225. Установка насоса и бака

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3-1
3-2
3-3
3-4
3-5
3-5
3-6
3-7
3-7
4
5
6
7
Позиция на иллюстрации Заводской номер детали Название детали
1 W-01-00158 Главный насос
2 320.2-2 Фланец
3 W-03-00217 Муфта
3-1 Ложемент Ложемент
3-2 Ступица Ступица
3-3 ВставкаA Вставка A
3-4 ВставкаВ Вставка В
3-5 Болт Болт
3-6 Болт Болт
3-7 Палец Палец пружинный
4 B-G057820-00267 Болт
5 B-Q020490-00011 Шайба
6 B-Q020490-00001 Шайба
7 B-G057830-00208 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
